Pantostat
Pantostat (o Pantostato) es un aparato electro médico multifuncional histórico, desarrollado a principios del siglo XX muy difundido y utilizado en los departamentos de electromedicina y fisioterapia de la época.
Fue una estación central de terapias eléctricas y físicas, unificando múltiples aplicaciones clínicas en un solo mueble o consola.
Entre sus características y funciones principales destacan:
Permitía administrar desde tratamientos de corriente galvánica (incluyendo baños galvánicos de cuatro celdas) y corrientes farádicas, hasta sesiones de corrientes de alta frecuencia (diatermia incipiente) y masajes vibratorios mecánicos.
En una época en la que la electricidad médica y los agentes físicos experimentaban un enorme auge para tratar dolores reumáticos, parálisis y afecciones nerviosas, el Pantostat servía como un panel de control general que regulaba voltajes, intensidades y tipos de onda.
Debido a su robustez y utilidad práctica en clínicas y hospitales, los diferentes modelos y evoluciones del Pantostat se mantuvieron como un producto de éxito internacional en el mercado médico durante décadas, comercializándose de forma habitual hasta bien entrada la segunda mitad del siglo XX.
El Pantostat fabricado por Reiniger, Gebbert & Schall (RGS) que fue la empresa alemana pionera y más influyente en el diseño y fabricación de aparatos de electromedicina, rayos X y equipos de fisioterapia a finales del siglo XIX y principios del XX. La compañía fue fundada en la ciudad alemana de Erlangen (Baviera) en el año 1877 por Max Reiniger, Erwin Gebbert y Karl Schall.

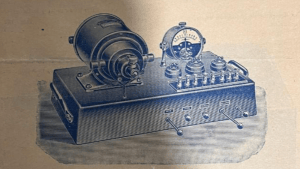

Pantostat del Catálogo de Robert Wessinger de Barcelona en el año 1903, que era el concesionario en España de la empresa Reiniger, Gebbert & Schall
Las aplicaciones médicas del Pantostat giraban en torno a la electroterapia clínica y la fisioterapia de principios y mediados del siglo XX. Al ser una consola multifuncional conectada a la red eléctrica o a baterías mediante reguladores de resistencia, sus aplicaciones más importantes abarcaban varios campos:
Electroterapia galvánica (Galvanización): Aplicaba corriente continua directa para tratar neuralgias, parálisis periféricas y trastornos circulatorios periféricos. También se utilizaba en tratamientos de iontoforesis (introducción de fármacos a través de la piel mediante corriente) y en la catáresis o depilación eléctrica en dermatología.
Corrientes farádicas y de baja frecuencia: Empleaba corrientes inducidas e intermitentes (inspiradas tecnológicamente en los principios de las bobinas clásicas) para la estimulación muscular pasiva. Era muy demandada en la rehabilitación de atrofias musculares, lesiones deportivas y la reeducación de músculos debilitados o paralizados.
Corrientes de alta frecuencia y diatermia incipiente: Muchos modelos incorporaban circuitos para generar corrientes oscilatorias de alta frecuencia. Estas se aplicaban mediante electrodos de vidrio al vacío como los electrodos de alta frecuencia de Darsonval para generar calor profundo, mejorar la vasodilatación local y tratar procesos reumáticos, artríticos y afecciones cutáneas.
Alimentación y control de accesorios diagnósticos: En muchos gabinetes médicos polivalentes, el Pantostat servía como la «central de energía» que regulaba la corriente para encender pequeños motores de instrumental quirúrgico, lámparas de exploración cavitaria (rinoscopios, otoscopios) e incluso alimentar de forma auxiliar pequeños tubos de rayos X o fluoroscopios en consultas médicas rurales donde no se disponía de un equipo radiológico dedicado.
Las firmas industriales alemanas —con Siemens & Halske y posteriormente la fusión Siemens-Reiniger-Veifa (SRV) a la cabeza— desempeñaron un papel decisivo en la hegemonía tecnológica, el diseño y la distribución internacional de la electromedicina y la radiología durante la primera mitad del siglo XX.
El Pantostat fue una creación emblemática de Reiniger, Gebbert & Schall (RGS), una empresa de Erlangen especializada en electromedicina fundada a finales del siglo XIX.
La empresa Reiniger, Gebbert & Schall RGS se propuso ordenar los complejos y dispersos circuitos de electroterapia (que hasta entonces requerían múltiples baterías sueltas, carretes de inducción y resistencias de alambre montadas sobre mesas de madera) en un mueble de madera noble o consola vertical unificada
Utilizaba reguladores de resistencia manuales, conmutadores mecánicos de tambor y medidores de aguja de gran precisión (amperímetros y voltímetros) para suministrar corrientes galvánicas, farádicas y los primeros impulsos de alta frecuencia. Estaba diseñado para conectarse tanto a acumuladores como a las incipientes líneas de corriente continua o alterna de las ciudades.
A medida que la electrificación urbana avanzaba, Siemens & Halske vio en el sector de la electromedicina y la radiología un mercado estratégico de gran potencial. Siemens comenzó a absorber participaciones y empresas del sector hasta consolidar la fusión que dio lugar a Siemens-Reiniger-Veifa (SRV).
El Pantostat dejó atrás el aspecto de «mueble de gabinete científico artesanal» para adoptar un diseño industrial más seguro, con paneles frontales normalizados de baquelita o mármol reconstituido, interruptores totalmente aislados para proteger al médico y al paciente de descargas accidentales, y circuitos internos mejor calibrados para evitar fluctuaciones de la red eléctrica.
En los años de entreguerras y bajo la marca definitiva Siemens-Reiniger-Werke (SRW), el Pantostat alcanzó su cénit evolutivo con modelos emblemáticos como el Venti-Pantostat en la década 1920-1950. Tras la absorción e integración en el grupo Siemens, desarrollaron variantes icónicas como el Venti-Pantostat, que incorporaba rectificadores y ventilación mejorada para soportar jornadas de trabajo intensas sin sobrecalentamiento.
Aplicaciones del Pentostat
Corrientes de D’Arsonval o corrientes de Arsonvalización) fueron ideadas por Jacques-Arsène d’Arsonval, médio, físico y fisiólogo francés. Las corrientes de D’Arsonval se basaban en corrientes alternas de muy alta frecuencia y alto voltaje, pero de intensidad relativamente baja. Sin embargo las corrientes continuas galvánicas o las de baja frecuencia que producían contracciones musculares violentas.
La corriente alterna doméstica oscila a 50 o 60 Hz, las corrientes de D’Arsonval operaban a cientos de miles o millones de hercios ( o ).
Las corrientes corrientes de D’Arsonval debido a su frecuencia extremadamente alta, estas corrientes no estimulaban los nervios motores ni sensitivos superficiales (evitando el dolor o las contracciones musculares espasmódicas que causaban las bobinas de Ruhmkorff o las corrientes farádicas). En su lugar, atravesaban el cuerpo o circulaban por la superficie cutánea generando un profundo efecto térmico y reacciones electroquímicas locales.
Para producirlas, los gabinetes médicos utilizaban generadores especiales que combinaban bobinas de inducción, condensadores (como botellas de Leyden) y disruptores de chispa. Estos circuitos alimentaban los aparatos polivalentes de la época, como los propios Pantostat.
En la práctica clínica de la época, se dividía fundamentalmente en dos modalidades:
- Se aplicaba utilizando electrodos de vidrio al vacío de formas muy variadas (en forma de tubo, peine para el cuero cabelludo, esfera o cono para cavidades). Estos tubos, al recibir la corriente de alta frecuencia, se iluminaban con un característico brillo violáceo o rosado por el gas enrarecido de su interior. Al acercarlos a la piel, se producían micro descargas o pequeñas chispas invisibles o perceptibles como un suave cosquilleo. Se empleaban extensamente en dermatología para tratar el acné, la alopecia, eczemas, neuralgias faciales y para la «desinfección» de heridas o úlceras gracias al ozono generado superficialmente.
- El paciente se sentaba en una silla especial conectada mediante placas condensadoras o se introducía en una gran bobina de inducción de alta frecuencia (tipo jaula). El objetivo era elevar el metabolismo general, mejorar la circulación periférica, reducir la presión arterial en pacientes hipertensos y estimular la nutrición tisular general.
Con el avance de la electrónica a mediados del siglo XX, la demostración de la verdadera naturaleza de estos efectos y la llegada de la moderna diatermia de onda corta y los ultrasonidos, las clásicas corrientes de D’Arsonval y sus aparatos con electrodos de vidrio de tubo al vacío cayeron en desuso clínico, quedando relegadas casi exclusivamente al ámbito histórico y a la aparatología estética retro de principios de centuria.
Los baños galvánicos (también conocidos como baños hidroeléctricos) fueron una técnica muy popular de hidroterapia y electroterapia aplicada desde finales del siglo XIX hasta mediados del siglo XX en clínicas termales y gabinetes de electromedicina.
Consistían en introducir al paciente (o parte de su cuerpo) en una bañera especial con agua a temperatura neutra a la que se le aplicaba una corriente continua (galvánica) de baja intensidad generada por aparatos como el Pantostat o baterías de acumuladores.
En la electroterapia convencional, los electrodos metálicos secos aplicados directamente sobre la piel podían causar irritación local o quemaduras si la densidad de corriente era muy alta en un punto pequeño. El baño galvánico resolvía este problema de forma ingeniosa. Al disolver sales en el agua y sumergir el cuerpo, el líquido actuaba como un conductor uniforme que envolvía toda la superficie cutánea. La corriente se repartía de manera suave y generalizada por todo el cuerpo, permitiendo aplicar dosis mayores de electricidad sin la molestia de las descargas puntuales o el ardor cutáneo.
Dependiendo de la zona a tratar y de la complejidad del equipamiento, existían dos variantes principales:
- El baño galvánico completo (Vollbad):
- El paciente se introducía por completo en una bañera especial revestida de material aislante (por lo general porcelana gruesa o loza), dotada de electrodos de carbón o placas metálicas incrustadas en las paredes internas y conectadas al circuito eléctrico.
- Se utilizaba para tratamientos de acción general sobre el sistema nervioso, trastornos metabólicos profundos o reumatismo generalizado.
- El baño de cuatro celdas (Vier-Zellen-Bad):
- Fue una evolución técnica muy extendida por su comodidad y seguridad. El paciente permanecía sentado en una silla y solo introducía las extremidades (ambos brazos y ambas piernas) en cuatro pequeñas cubetas o tinas independientes llenas de agua, cada una con su propio electrodo.
- Mediante un conmutador en la consola central, el médico podía dirigir la corriente de forma cruzada (por ejemplo, del brazo derecho al pie izquierdo) para tratar dolores localizados, parálisis periféricas, problemas circulatorios o secuelas de artritis en manos y pies sin necesidad de desvestir al paciente por completo.
Aplicaciones clínicas e indicaciones
En la práctica médica de la época, los baños galvánicos se prescribían para un amplio abanico de patologías crónicas:
- Enfermedades reumáticas y gotosas: Alivio del dolor articular y muscular mediante el calor del agua combinado con la acción descongestionante de la corriente.
- Trastornos circulatorios periféricos: Estimulación de la vasodilatación y mejora del retorno venoso en extremidades frías o con mala circulación.
- Afecciones del sistema nervioso: Dependiendo de la polaridad elegida (si el agua actuaba como ánodo o cátodo), se buscaba un efecto sedante (disminución del dolor en neuralgias y estados de ansiedad o insomnio) o un efecto estimulante (en casos de apatía o fatiga crónica).
Con la llegada de los modernos fármacos antiinflamatorios y la evolución de la fisioterapia moderna a mediados del siglo XX, estas instalaciones de hidroterapia eléctrica desaparecieron progresivamente de los hospitales, aunque aún hoy sobreviven adaptadas bajo principios más seguros en algunos centros de spa e hidroterapia tradicional.
