La jeringa es un instrumento compuesto de un tubo con un émbolo para introducir líquidos en el organismo. Proviene del latín “siringa” y del griego “syrinx” que significa caña o tubo.

Los antecedentes históricos de las jeringas son las irrigaciones, a partir de la introducción de líquidos en las cavidades naturales se comienza a pensar en la utilización en el interior del cuerpo humano.

Probablemente el hombre primitivo fue el primero en comprender que a través de un pinchazo, como sucedía tras la mordedura de una serpiente o la picadura de un insecto se podía introducir en el organismo sustancias. Los egipcios tuvieron gran experiencia en los embalsamientos. Galeno utilizaba una pluma en inyecciones de sustancias en el cerebro. En el Renacimiento Leonardo da Vinci se sirvió de la administración de cera líquida con un tubo en las cavidades humanas para sus preparaciones anatómicas. En las irrigaciones se utilizan instrumentos de cánulas y tubos que fueron perfeccionándose y construyéndose más finos.

El cirujano árabe Ammar Ali al.Mawsili utilizo un tubo de vidrio hueco para remover y succionar las cataratas en el año 1230

Cristopher Wren en 1657 inventó una instrumento formado por una pluma de ave y una vejiga de animal para administrar medicación. Experimentó con un perro y posteriormente fue utilizada para administrarse opio, los animales murieron en el experimento y no continuaron los experimentos.

En 1713  Dominique Anel desarrolló una jeringa fina para el tratamiento de los conductos lagrimales.

Jeringa de Anel

Hunter en 1776 en Londres inventa un instrumento parecido a la jeringa y practicó una inseminación a una paciente que su marido padecía hipospadia.

Braum emplea una jeringa de cristal con armadura metálica en inyecciones intrauterinas.

En EE.UU Taylor y Washington de Nueva York describen la utilización de una jeringa basada en la primitiva de Anel para los conducto lacrimales.

En 1843, el médico irlandés Francis Rynd, hizo la primera aguja de acero hueca, según lo describió en la revista médica Dublin Medical Press.

Charles Gabriel Pravaz, cirujano francés,  en el año 1851, diseña un cilindro metálico, que llevaba unido un trocar de oro o cobre y un émbolo, que mediante el giro, y no con la presión, permitía la administración de sustancias. La utilizó para inyectar coagulantes químicos en los vasos sanguíneos de animales, nunca en personas, con la intención de descubrir un tratamiento eficaz para los aneurismas.

Jeringa de Pravaz



En 1853, Alexander Wood, describe una jeringa  metálica, que tenía ventana en los laterales con lo que podía visualizar el liquido de su interior, el émbolo bajaba por presión, Posteriormente cambió el punto de corte de la aguja y le acopló un tubo de vidrio y aplicó opiáceos en las neuralgias. A. Wood utilizó su jeringa para introducir morfina a su mujer que padecía un cáncer.

La casa de fabricante de instrumentos Luer,  su hija Jeanne ayudada por un soplador de vidrio de su fábrica llamado Fournier quien inventó el cilindro graduado de dos piezas, inventa una jeringa de vidrio y su marido Hermann realizó multiples patentes en varias naciones. Inventaron muchas varientes de jeringas, con tornillo, y tambien varias clases de agujas. Pero su gran invento fué la jeringa de vidrio resistente a cierta temperatura, cuestión clave para la esterilización y esencial para prevenir la infección  El segundo invento de Jeanne Luer fue la conexión cónica para el ajuste de las agujas,  inventa la terminación de la jeringa de crista en forma cónica para un perfecto acoplamiento de la aguja, simplemente por presión. Tambien fabrican las agujas Luer que se acoplaban a este tipo de jeringa.

Jeanne Luer



Amatus Luer nació en Brunswick (Alemania) en 1814. Era aprendiz de cuchillero y emigró a Paris en 1834, donde trabajó en la Casa Charriére de Paris, tres años mas tarde abrió su fabrica “Amatus Luer Maison” en la Place de l´Ecole de Médicine, unas cuantas casas más abajo de la fábrica Charriére.

Su hija se casó con Hermann Wulfing que venía de Barmen de Westfalia y formaron un gran taller y una fabrica de instrumentos médicos. Siendo las jeringas su principal instrumento.  Fue su hija Jeanne ayudada por un soplador de vidrio de su fábrica llamado Fournier quien inventó el cilindro graduado de crital y el émbolo tambien de cristal,  dos piezas de vidrio. Hermann Wulfing realizó multiples patentes en varias naciones. Inventaron muchas varientes de jeringas y de agujas. Pero su gran invento fué la jeringa de vidrio resistente a cierta temperatura, cuestión clave para la esterilización, esencial para prevenir la infección  El segundo invento de la jeringa de Luer fue la conexión cónica para el ajuste de las agujas con la boca en forma también conica para un perfecto acoplamiento. Fabricaban las agujas Luer y agujas Luer que se acoplaban.

Todas las jeringas del mundo adoptaron el sistema de conexión Luer. Aunque continuaron fabricando algunos modelos de jeringas especiales como las de anestesia odontologica, algunas con conexión metálica para punciones otras para lavados y aspiraciones otorrinolaringologicas.

En 1897 a la familia Luer-Wulfing les visitaron los norteamericanos Maxwell Becton Dickinson y Fairlegih que estaban viajando por Europa en busca de equipos  médicos para Norteamerica. Le compraron los derechos exclusivos de su jeringa para America del Norte y estos realizaron una serie de grandes empresas internacionales que vendieron sus productos a todo el mundo..

Jeringa de Luer

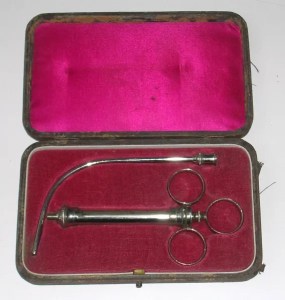

Jeringa especial de Luer para lavados y aspiraciones laringeas. Tiene un cilindro de vidrio con soporte metálico con mango con tres anillas y  cánula laringea de 2,5 mm de diametro angulada 90º y perforada en su extremo por dos pequeños orificios. Se utilizaba y utiliza para lavados y aspiraciones laringeas.Esta jeringa pertenece a la primera época de Luer, pues la cánula se ajusta por rosca, no tiene el sistema cónico.

Jeringa especial de Luer para lavados y aspiraciones laringeas



La casa Charriere de instrumentos de Paris tambien fabrica su jeringa compuesta de vidrio y metálica, posteriormente las simplifican y las construyen mas sencillas.  Collin continua con la fabrica de Charriere

Jeringa de Charriere

En Inglaterra los grandes fabricantes de Meltzer y Krone y Sesemman producen tambien jeringas de cristal y metálicas

Pierre Paul Ëmile Roux (1853-1933) nació en Confolens (Francia)

Es un médico bacteriologo e inmunnologo. Fue uno de los colaboradores mas cercanos de Pasteur y cofundador del Instituto Pasteur. Descubrió el suero contra la difteria que fué la primera terapia eficaz contra esta enfermedad e inventa una jeringa propia denomina Jeringa del Dr. Roux.

Estudia medicina en la Facultad de Clermont-Ferrant y en 1874 continua sus estudios en Paris. Comenzó a trabajar en la Sorbona con Duclaux, que se lo recomienda a Pasteur donde pasa a trabajar desde 1878 a 1883. Dedicó su vida al estudio microbiologico de las enfermedades infeccionsas.

El Dr. Roux comercializa una jeringa especial para la aplicación de sueros inmunológicos sobre todo el de la difteria, descubierto en 1894. Es una jeringa de cilindro de vidrio y émbolo de goma, no tiene mucha singularidad ni especificidad solamente que tenía su nombre dada su fama en estos tratamientos. Tiene recambio de cilindro de la jeringa y de las ventosas del embolo y goma original para aplicar aguja hipodérmica.

Letitia Mumford Geer inventó una jeringa para que se pudiera utilizar con una sola mano en 1896

Letitia Mumford Geer nació en Nueva York en 1852. Falleció en 1935 en Nueva York a los 83 años.

Fotografía de Letitia Mumford Gee

Enfermera de profesión que inventó la jeringa para que se pudiera utilizar con una sola mano. Diseñó y patentó su invento.

Las jeringa, cuando ella era enfermera,  requerían el uso de ambas manos o la intervención de un asistente, una mano para sostener el cuerpo del cilindro y otra para empujar el émbolo. Esto complicaba las inyecciones, especialmente si el médico o enfermero debía sujetar al paciente o realizar el procedimiento de forma autónoma.

El invento que Letitia Mumford inventó era un émbolo en forma de gancho o asa curva donde el operador podía enganchar sus dedos de la misma mano que sujetaba el cilindro. De este modo, presionando con la palma o los dedos de una sola mano, se podía inyectar el líquido con precisión, seguridad y autonomía.

Esto permitió que los profesionales de la salud administraran medicamentos de manera más eficiente y abrió la puerta a que los propios pacientes pudieran autoadministrarse medicamentos (como la insulina, décadas más tarde). Aunque las jeringas han evolucionado con materiales desechables y agujas hipodérmicas modernas, el mecanismo básico de agarre con una sola mano deriva del diseño conceptual de Geer.

Se presentó la patente el 12 de febrero de 1896 y aprobada en abril de 1896, Aapesar de que muchas mujeres inventoras a finales del siglo XIX enfrentaban grandes barreras sociales y legales para registrar marcas o patentes a su nombre, Geer logró proteger su diseño de forma independiente.

En un parte del texto describe su invento y dice:

“El operador inserta la boquilla en el recto y sujeta el cilindro colocando los dedos de la misma mano en el brazo rígido del mango. El mango está en una posición alejada del cilindro antes de inyectar el medicamento. La extensión evita que los dedos se deslicen del brazo rígido. El mango puede colocarse en una posición cercana al cilindro mientras se inyecta el medicamento con el uso de una mano, lo que permite al operador usar la jeringa sobre sí mismo sin la ayuda de un asistente“.

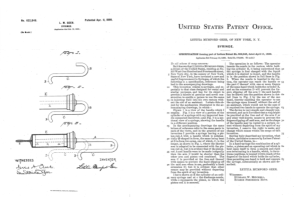

Patente y  dibujo del esquema de la Jeringa de Letitia Mumford Geer. Año 1896



Arthur E. Smith patentó una jeringa desechable en 1950. La empresa Becton, Dickinson y Compañía (BD) crearon la primera jeringa desechable producida en masa en 1954. Era de vidrio y fue desarrollada para la administración de la vacuna de la polio en Estados Unidos.

Colin Murdoch, veterinario y farmacéutico neozelandés, en 1956 desarrolló un modelo de jeringa desechable, una jeringa de un solo uso que ya iba cargada para las vacunas.

Manuel Jalón Corominas, en la década de 1980-1990 con el gran desarrollo de los plásticos diseña una jeringa de plástico con aristas redondeadas para facilitar su uso y evitar erosiones en el personal sanitario,  describe un método fácil de fabricar, muy económica y por tanto desechable. Diseña un cono de plástico aplicable a una aguja fina que también es desechable. inventa mejoras en la jeringa desechable.

Manuel Jalón crea en 1975 la empresa  “Fabersanitas”, para fabricar sus jeringas que fue comprada al poco tiempo por la multinacional Becton Dickinson y Compañía.



Manuel Jalón Corominas nació en Logroño en 1925. Ha muerto en el año 2011 en Zaragoza.

Fue ingeniero aeronáutico. Tesis doctoral sobre los accidentes aeronáuticos, oficial del Ejército del Aire e inventor.

Inventor de la fregona y de las agujas y jeringas desechables entre otros inventos.

Manuel Jalón Corominas

Estuvo en Estados Unidos y observó que allí los hangares de los aviones se fregaban con una mopa plana y un cubo con rodillos. Cuando volvió a España comenzó a trabajar la idea de la fregona.  En 1956 patenta un primer avance, busca patrocinadores.  Crea la empresa Manufacturas Rodex en 1958.  Después de varias modificaciones de su invento finalmente en 1964 patenta y registra el modelo más popular de fregona que exportan a más de 40 países, entre ellos Estados Unidos y China.

En 1989 vendieron sus acciones a la multinacional holandesa Curver BV después de haber vendido mas de 60 millones de fregonas.

Crea en 1975 la empresa  “Fabersanitas” en Fraga que fabrica jeringuillas y agujas desechables que vende en todo el mundo. La empresa de Manuel Jalón fue comprada al poco tiempo por la multinacional Becton Dickinson y Compañía que producen masivamente esta jeringa desechable. Las grandes compañías fabricantes de instrumentos como Tiemman, Autenriewth, Gemrig y Letz realizan la comercialización masiva y la difunden por todo el mundo.

Jean Luis Brunet en el año 1990 inventó un dispositivo que permite proteger al usuario y al enfermero de posibles daños al realizar la maniobras de inyecciones de medicamento, vacunas o extracciones de sangre.  El dispositivo consiste en un protector ranurado fijo y un manguito elástico sobre el cual se coloca la aguja impidiendo, por una parte cualquier contacto de la punta de la aguja y permite la colocación en paralelo de la aguja sobre el plano del brazo en el momento de la penetración y el control visual del reflujo sanguíneo durante la entrada de la aguja en la vena.

Las jeringas de seguridad anti-Sida que consiste en una jeringa con conectador de aguja que posee una cámara de aire con aletas retráctil en su extremo.

También las jeringas para la extracción de sangre que se sustituye el émbolo por tubos de recogida de sangre directamente.
