Tubos de Rx del Laboratorio Eléctrico Sánchez de Mónico Sánchez Moreno

Los Tubos de Rx del Laboratorio Eléctrico Sánchez se fabricaban en Piedrabuena (Ciudad Real).  Fabricados y comercializados por D. Mónico Sánchez Moreno.

Descubiertos los Rx en 1895 por Wilhelm Conrad Röentgen, se inicia una gran escalada por realizar estudios con los Rx. Los rayos catódicos ya eran conocidos en el mundo científico y los tubos de William Crookes que fueron donde se descubrieron los Rx.  Los elementos  para producir Rx ya se conocían y estaban en todos los centros de investigación, estos eran fundamentalmente dos:  Una bobina de inducción que era el carrete de Ruhmkorff y un tubo de Crookes.

Los tubos de Crookes se modifican y rápidamente se crean los  primeros Tubos de Rx que fueron de cátodo frio que son los de la primera generación de tubos Rx. En el año 1913 William Coodlige inventa el tubo de cátodo caliente que lleva su nombre y este poco a poco se va implantando y desplazando a los tubos de cátodo frio.

En el libro de instrucciones del Aparato Sánchez y sobre los tubos de Rx que fabricaba  Mónico Sánchez dice:

«El Aparato de Rayos X Sánchez es el único que permite la conexión unipolar en los Tubos de Rx y esta disposición, así como la supresión del ánodo, cuyo elemento se considera indispensable en los demás tubos de rayos X, tiene ventajas importantísimas, porque con un solo polo no puede cambiarse la polaridad, no genera en ellos calor alguno y, en consecuencia, no los destruye ni los metaliza. Este tubo de Rayos X que fabricamos, especialmente para el Aparato Sánchez lo denominamos Tubo de Rayos X Sánchez Unipolar, y esta formado por el cátodo, anticátodo y regenerador, teniendo como novedad importante en su construcción la supresión del ánodo, por considerarlo innecesario en absoluto.»

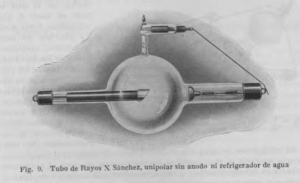

Tubo de Rayos X Sánchez Unipolar

Refiere Mónico Sánchez que no tenían ánodo su tubos de Rx, que lo que tenían era un anticátodo, pero el anticátodo es el ánodo.  El anticátodo o ánodo era de platino.

La mejor imagen se obtenía enfocando el objeto de la radiografía al anticátodo o ánodo

Se consideraba que no era necesario que estuvieran en situación opuesta porque las altas frecuencias (100.000 voltios) generaba y aceleraba los iones del gas presente en el tubo, mediante una reacción en cadena, ionizaban otros electrones y esta reacción en cadena chocaba contra el cátodo (que estaba en un ángulo de 45ª).  Este efecto se denomina Bremsstrahlung o fluorescencia.

Mónico Sánchez Moreno inventa su Aparato de corrientes de alta frecuencia en 1909 y realiza un contrato con Archie Frederic Collins que tenía su empresa “Collins Wireless Telephone Company” para fabricar su Aparato Sánchez.  Fabrica y comercializa su aparato con el nombre de “Collins-Sánchez» y una de las posibilidades era instalar un tubo de Rx. En mayo del 1910 Mónico Sánchez se separa de Frederic Collins y decide venirse a España. Este primer periodo utilizaría tubos de cátodo frio de empresas de EE.UU.

Se celebra el V Congreso Internacional de Electrología en septiembre del 2010 en Barcelona. Mónico Sánchez realiza la presentación de su aparato con gran éxito. Acuerda con la empresa “Hermanos Metzger” (José y Edmundo) de Barcelona que publiciten y vendan su Aparato de Rx.

Mónico Sánchez se casa con Isabel González en Piedrabuena (Ciudad Real), en el año 1911. Instala su domicilio en esta ciudad. Continúa comercializando su Aparato de Rx tiene en su casa un almacén con los componentes de su aparato en este periodo de tiempo. Compra en 1913 los terrenos para construir su empresa que se llamará Laboratorio Eléctricos Sánchez en Piedrabuena.  Continúa vendiendo su Aparato de Rx probablemente compre tubos Rx de empresas europeas. Las más importantes que fabricaban tubos de cátodo frio eran la empresa de Gundelach y la de Muller, ambas alemanas.

Realiza un viaje a Alemania y visitaría la fábrica Gundelach de Gehlberg en Alemania.  Debió realizar un acuerdo, concierto o contrato con esta empresa para fabricar los tubos Gundelach en su laboratorio o la incorporación del regenerador Gundelach.

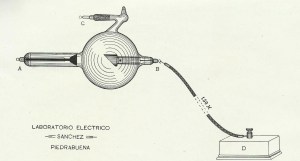

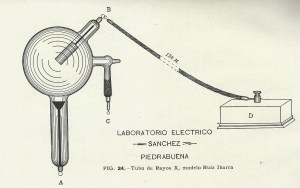

Esquema de los tubos de Rx del Laboratorio Eléctrico Sánchez de Piedrabuena (Ciudad Real)

Los elementos o puntos esenciales de los tubos Rx de Sánchez de este esquema son:

(A). Es el cátodo

(B) Es el anticátodo. (ánodo)

(C) Es el regenerador

(D) Es el capacitador. (condensador)

Mónico Sánchez consigue que venga a España a trabajar en su fábrica Bruno A. Scheider, que era uno de los sopladores de vidrio de la empresa Gundelach. Le realiza un contrato en 1913 y trabajaba en el Laboratorio Eléctrico Sánchez de Piedrabuena (Ciudad Real) este soplador de vidrio y ganaba cinco veces más que los trabajadores de la fábrica. Los trabajadores ganaban 4 pesetas del año 1913 diarias y el soplador 20 pesetas del año 1913 diarias.  Estuvo trabajando en la empresa hasta 1928 que se volvió a Alemania.

El Laboratorio Eléctrico Sánchez vuelve contratar en 1928 otro soplador alemán que fue Otto Lindelaub que trabajó hasta el final en el Laboratorio Eléctrico Sánchez y después se fue a Barcelona.

En los catálogos del Laboratorio Eléctrico Sánchez refiere que fabrican 6 modelos de tubos de Rx. En dos de ellos refiere que tienen el regenerador Gundelach y algunos tubos comercializados por Mónico Sánchez están marcados en el cristal con la firma “Gundelach”

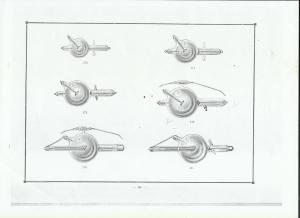

Diferentes modelos de Tubos de Rx del Laboratorio Eléctrico Sánchez que fabricaban en Piedrabuena (Ciudad Real)

Características de los Tubos del Laboratorio E. Sánchez

Nº 170:  Tiene regenerador sencillo

Nº 171:  Tiene regenerador sencillo

Nº 172:   Tiene osmo-generador

Nº 173:  Tiene regenerador Gundelach

Nº 174:  Tiene regenerador Gundelach

Nº 175:  Tiene osmo-regenerador

Son de cátodo frio.  El cátodo es de aluminio. El anticátodo o ánodo es de platino

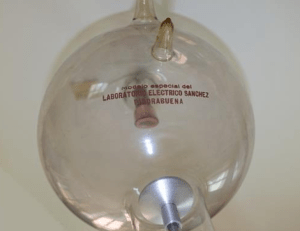

Tubo de Rx del Laboratorio Eléctrico Sánchez de Mónico Sánchez Moreno

Algunos tubos comercializados por Mónico Sánchez están marcados con la firma “Gundelach”.

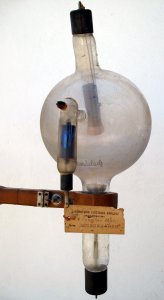

Se encuentran en el Museo de Historia de la Medicina en Zafra dos tubos con la marca Gundelach comercializados por el Laboratorio Eléctrico Sandchez de Piedrabuena (Ciudad Real)

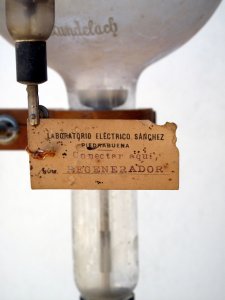

En la tarjeta de cartón pone “Laboratorio Eléctrico Sánchez. Piedrabuena” y en el tubo la firma Gundelach.

El otro tubo de Rx de Sánchez en su maleta original de transporte que pertenece al Museo de Historia de la Medicina de Zafra

Los tubos Rx del Laboratorio Sánchez también tenían un regenerador que era de la marca Gundelach que servía para revertir el ennegrecimiento de las paredes del tubo que se producía por el uso continuado en el tiempo.

Estos tubos con el paso del tiempo el gas residual en su interior era absorbido por las paredes del tubo y las paredes del vidrio del tubo se ennegrecía tras un uso continuado del tubo. Entonces Max Gundelach inventa el “generador” de los tubos de Rx de cátodo frio que consiste en un pequeño condensador que tiene la forma de un tubo de vidrio cilíndrico cubierto con un conductor imperfecto de electricidad. Mediante un tratamiento especial, se hace que este conductor absorba una gran cantidad de gas. Luego se cubre con un segundo tubo de vidrio. Cuando el tubo se había endurecido demasiado, se ponía el cable del dispositivo regenerador en contacto con la tapa metálica del tubo. La corriente produce algo de gas a partir de la sustancia del dispositivo regenerador y, después de unos minutos, el tubo volverá a emitir fluorescencia de manera regular.

Generador Gundelach en los tubos de Rx del Laboratorio Sánchez. Patentado en 1908.

Tubo de Rx de la empresa Gundelach con el regenerador Gundelech,

Similitud  de los Tubos de Mónico Sánchez con los tubos que fabricaba la empresa Gundelach de Alemania en 1901

William Coodlige inventa el cátodo caliente en el año 1913. Estos tubos de cátodo caliente, poco a poco se fueron imponiendo porque eran mejores. El tubo de Rx de cátodo frio fue perdiendo interés. William Coodlige modificando el material de los tubos de cátodo frio que era de aluminio cambiándolo por tungsteno que ya había inventado W. Coodlige como material mas duradero en las bombillas eléctricas cuando trabajaba para la General Electric de Thomas Alva Edison. Descubre que el cátodo de tungsteno produce mas emisión de electrones  se vaporiza menos que cualquier otro metal y podía reducir la acumulación de residuos de gas en el tubo de Rx que producían el ennegrecimiento del tubo y consecuentemente aumentaba la durabilidad del tubo. Comienza a comercializarse y se implantan rápidamente en el mercado porque son mejores, se consiguen mejores imágenes, se ajustan con mayor precisión y puede realizarse estudios de alta y baja penetración.
La patente del tubo de Coolidge se registró en el año 1916.

Mónico Sánchez intentó en un último viaje a EE. UU tratar de incorporar el tubo de Coodlige a su aparato, pero su salud, circunstancias personales familiares, muere joven su único hijo varón, circunstancias históricas como las guerras mundiales, el periodo convulso en España de la república y finalmente la guerra civil española… hicieron que no fuera viable su empresa y terminó cerrando con su muerte en el año 1961

Gundelach. Fabricante de tubos de Rx.

Los Gundelach son una saga de vidrieros de Alemania.

El patriarca Johann Heinrich Gundelach (1795-1853). Tenía una fábrica de vidrio en Allzunah, (Alemania). Tenían una casa en Stützerbach que recibía frecuentemente como visitante a Johann Wolfgang von Goethe.

Emil Hermann Gundelach, hijo de Johann Heinrich Gundelach, nació en 1821 en Stützerbach, (Alemania). Muere en 1888 en Gehlberg (Alemania)

Retrato de Emil Gundelach

E. Gundelach adquiere los conocimientos de la industria del vidrio en la fábrica de su padre. En 1852 crea su propia empresa en Gehlberg (Alemania), pueblo muy pequeño de la región de Turingia. (Alemania). La fábrica era de vidrio y vidrio hueco.

Fue el primero en Alemania en fabricar campanas de cristal con forma de pera para las bombillas de luz eléctrica. Fabricaban una gran variedad de tubos de Crookes y de Geisller, tubos de vacío, tubos Puluj, tubos de Tesla y tubos de Goldstein… para los gabinetes de física de las universidades e institutos de Alemania.

E. Gundelach tiene tres hijos: Eugen, Max y Arthur Gundelach. Los dos primeros Eugen y Max trabajan en la fábrica con su padre y Arthur Gundelach fue militar y tuvo un hijo que se llamó también Emil Gundelach que construyó otra fábrica de vidrio en Rotterhshausen (Alemania) en el año 1952

Cuando muere E. Gundelach en 1888, la empresa siguió con el nombre de “Emil Gundelach”.   Se hicieron cargo de la fábrica sus hijos Eugen y Max Gundelach.

El gran desarrollo de la fábrica Gundelach corresponde a los hijos Eugen y Max.  La empresa ya era conocida en Alemania por la gran variedad de tubos de Geissller, tubos de rayos catódicos, tubos de Crookes, tubos de Puluj, tubos de Goldstein…  que producía. Cuando se descubrieron los Rx en 1895 rapidamente iniciaron la  producción de tubos de Rx Gundelach.

Max Gundelach era el director científico de la empresa y tenia mayores conocimientos de física. Tuvo contacto personal con Wilhelm Conrad Röntgen a través de la Universidad de Heldelberg (Alemania) y  fruto de estas conversaciones el mismo año del descubrimiento de los Rx en 1895.  Max Gundelach y Wilhelm C. Röntgen sugieren modificaciones y mejoras en los tubos de Crookes  y en 1896 ya fabricaban tubos Rx de cátodo frio con la marca Gundelach.

Existe un documento de trabajo con dibujos realizados por Max Gundelach del año 1895 fruto de las conversaciones con William Röntgen que es el siguiente

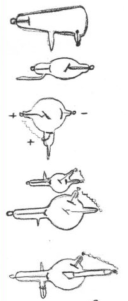

Esquema y dibujos de los primeros tubos de Rx de cátodo frio realizados por Max Gundelach en el año 1895

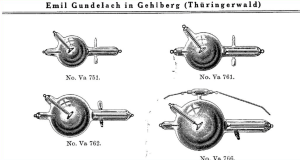

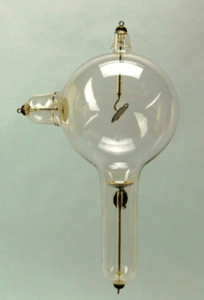

Tubos que fabricaba la empresa Emil Gundelach en el año 1896.

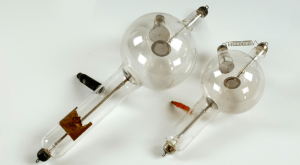

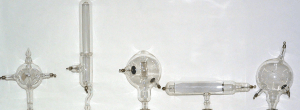

Fotografías de tubos Gundelach fabricados en el año 1896

En 1897 se quemó la fábrica de vidrio y construyeron en 6 meses una nueva fábrica en el lado opuesto de la misma calle.

Fueron el mayor fabricante de tubos Rx de Europa y del Mundo. En un anuncio realizado por la fábrica Gundelach decía que habían entregado 21.000 tubos de Rx en 1902. El otro fabricante de tubos Rx importante de Alemania fue CHF Muller en Hamburgo, que también procedía de Turingia (Alemania). Todos los tubos que fabricaba la empresa Emil Gundelach eran tubos de cátodo frio

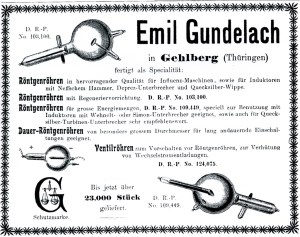

Anuncio del fabricante de tubos Emil Gundelach en 1902

Se comprueba que los tubos de cátodo frio que estaban fabricando con el paso del tiempo el gas residual en su interior era absorbido por las paredes del tubo y las paredes del vidrio del tubo se ennegrecía tras un uso continuado del tubo. Comenzaron a estudiar el problema, el primero fue Dr. Zehnder de Friburgo que estudió el principio básico de la separación del gas mediante corrientes eléctricas y patente su regulador.  También estudio el problema F. Schilling que registra su regenerador en 1901.  Max Gundelach estudia el problema y crea un regenerador

Max Gundelach  en 1908 patentó su regenerador de los tubos de Rx de cátodo frio que fue fabricado en su empresa e incorporado a los tubos Rx que producía

El regenerador Gundelach consiste en un pequeño condensador que tiene la forma de un tubo de vidrio cilíndrico cubierto con un conductor imperfecto de electricidad. Mediante un tratamiento especial, este conductor absorbía una gran cantidad de gas. Luego se cubre con un segundo tubo de vidrio. Cuando el tubo endurecía demasiado, se ponía regenerador en contacto con la tapa metálica del tubo. La corriente produce algo de gas a partir de la sustancia del dispositivo regenerador y, después de unos minutos, el tubo volverá a emitir fluorescencia de manera regular. Sin embargo, la regeneración solo se completa cuando las chispas en derivación han dejado de pasar.

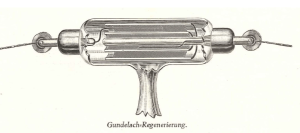

Regenerador Gundelach

Tubo Rx Gundelach con el regenerador de su fábrica

La empresa suministró tubos de rayos X a varias empresas nacionales y extranjeras y también realizó conciertos con empresas extranjeras para que fabricaran sus tubos. Se puede ver en los catálogos de Muller-Uri de 1909. también en catálogos de R. Friedlander de Chicago (EE. UU). De James Biddle en Filadelfia. Kney-Scherer también tiene tubos Gundelach en el catálogo de 1904.

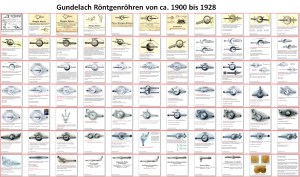

Panel con todos los modelos de Tubos de Rx que fabricaba Gundelach desde 1900 a 1928

Pudiera ser que existiera un concierto de la empresa Gundelach con el Laboratorio Eléctrico Sánchez de Piedrabuena (Ciudad Real) porque en el año 1914 Mónico Sánchez contrata a un soplador de vidrios que era discípulo de Emil Gundelach.  En el Museo de Historia de la Medicina de Zafra hay un tubo de Rx del Laboratorio Sánchez, tiene la firma de “Gundelach”  en el cristal y una etiqueta de cartón del laboratorio Eléctrico Sánchez de Piedrabuena (Ciudad Real) y fue vendido con el Aparato Sánchez en 1926.

Tubo de Rx con la marca Gundelach en el Museo de Historia de la Medicina de Zafra

Continuaron también fabricando tubos de Crookes y de Geisller y diferentes tubos didácticos para colegios e institutos de enseñanza para las demostraciones prácticas de la electricidad.

La empresa Gundelach estuvo fabricando tubos de Rx desde 1896 hasta 1928. Después de estas fechas ya no fabricaron tubos de cátodo frio. La empresa continuó fabricando otros productos como lámparas, válvulas y otras clases de tubos hasta que finalmente pasados unos años cierra definitivamente.

La saga de la empresa Emil Gundelach de Gehlberg, cuando muere Eugen Gundelach en 1928, un hijo que se llamaba Emil Gundelach fue nombrado director general y representante único de la empresa

La antigua casa de la familia Gundelach de Gehlberg actualmente la han convertido en un Museo del vidrio en Gehlberg (Alemania), donde relatan la vida de la fábrica y de la familia Gundelach.

En el cementerio de Gehlberg (Alemania),  tienen una zona la familia Gundelach y también una placa para los obreros que murieron a causa de los experimentos con los tubos de Rx.

Fotografía de la placa del cementerio de Gehlberg en la zona de la familia Gundelach y algunos trabajadores muertos por las radiaciones de los Rx

El texto traducido de la placa del cementerio de Gehlberg dice:

“Los empleados de las empresas Gundelach

que han sido dañados por la ignorancia de los

efectos secundarios de los Rx

Por el presente se establece un monumento permanente

Tubos de Rayos X

1895-1928”

Tubos de Coolidge o tubos de cátodo caliente

Los Tubos de Coolidge o tubos de cátodo caliente son tubos de Rx inventados por William David Coolidge en 1913.

William David Coodlige.

Nació en 1873 en Hudson. Massachusetts (EE. UU) y muere en 1975 en Nueva York

Retrato de William David Coodlige

Estudió ingeniería eléctrica desde 1891 a 1896 en el Instituto de Tecnología de Massachusetts (EE. UU)

En el año 1905 estuvo trabajando en el laboratorio de investigación de la General Electric de Thomas Edison donde llevó a cabo los experimentos que condujeron a poder utilizar el tungsteno como filamento en las bombillas eléctricas

Inventó los tubos de Rx de cátodo caliente, en el año 1913, cambiando el material de los tubos de cátodo frio por tungsteno  que ya había experimentado e inventado como material mas duradero en las bombillas eléctricas cuando trabajaba para la General Electric de Thomas Alva Edison. Descubre que el cátodo de tungsteno se calienta y produce mas emisión de electrones,  vaporiza menos que cualquier otro metal y podía reducir la acumulación de residuos de gas en el tubo de Rx que producían el ennegrecimiento del tubo, consecuentemente aumentaba la durabilidad del tubo con  el cátodo de tungsteno. Comienzan a fabricarse y comercializarse los tubos de cátodo caliente con el nombre de Tubos de Coolidge y se implantan rápidamente en el mercado porque son mejores, consiguen mejores imágenes, se ajustan con mayor precisión y pueden realizarse estudios de alta y baja penetración.
La patente del tubo de Coolidge se registró en el año 1916.

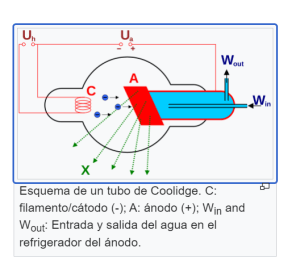

Esquema del tubo de Coolidge

La otra innovación que realiza es  que como el ánodo se calentaba inventó introducirlo en una capsula de cristal y enfriar el ánodo mediante un circuito de agua.

Finalmente introduce una ultima innovación también muy importante que el ánodo fuese giratorio.

Tubo de Coolidge o tubo de cátodo caliente

Estos tubos se comprobaron que eran muchos mejores que los anteriores de cátodo frio y se impusieron en todo el mundo.

Anuncio de los Tubos de Coolidge o tubos de cátodo caliente
