Protección radiológica en el año 1913
Protección radiológica en el año 1913. Se utilizaban delantales de plomos ideados por Muller, eran unas placas de plomos revistadas de telas y careta como puede observarse en la imagen tambien revistada de plomo
Dosimetro de Rayos X del año 1913
Dosimetro de Rayos X del año 1913 ideado por R. Kienbokc de Jena se basa en el hecho de que el papel de bromuro de plata sufre cierta modificacion por los Rx. Fijando la modificicacion se obtiene un tono negruzco que se comparaba con una escla tambien diseñada por Kienbokc
Radiocromómetro de Wehnelt
Es un instrumento inventado por Wehnelt para medir el grado de vacio o dureza de los tubos de Rayos X.
En los primtivos tubos de Rayos X era muy importante su rendimiento util y este dependia del vacio del tubo y de la parte metálica. A veces se requeria un tubo de rayos blandos y de poca penetración eran los de vacio bajo y otros eran duros, de gran penetración y en estos el vacio era alto. Los fabricantes y los radiologos expertos les bastaba con ver el color con que se iluminaba el tubo para saber si eran rayos blandos o duros. En general los tubos se dejaban algo bajo de vacio porque se endurecen con el tiempo
Radiocromómetro de Wehnelt fue el mas usado en Alemania en los años 1913. Se basa en el mismo principio que el Radiocromómetro de Benoist que se diferencia en que la mitad inferior del campo de iluminacion se halla cubierto por una capa de plata de o,09 mm de longitud susceptible de moverse. El espesor de esta lamina aumenta progresivamente de 1 a 11mm para medir el grado de dureza
Radiocromómetro de Wehnelt

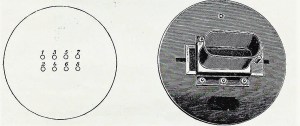

Radiocromómetro de Walter
Es un instrumento inventado por Walter para medir el grado de vacio o dureza de los tubos de Rayos X.
En los primtivos tubos de Rayos X era muy importante su rendimiento util y este dependia del vacio del tubo y de la parte metálica. A veces se requeria un tubo de rayos blandos y de poca penetración eran los de vacio bajo y otros eran duros, de gran penetración y en estos el vacio era alto. Los fabricantes y los radiologos expertos les bastaba con ver el color con que se iluminaba el tubo para saber si eran rayos blandos o duros. En general los tubos se dejaban algo bajo de vacio porque se endurecen con el tiempo
Radiocromómetro de Walter consistía en una caja y un disco con deferentes agujeros de distintos diametros que se recubrian con una lamina de platino.
Radiocromómetro de Walter

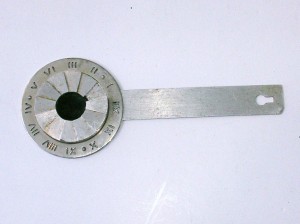

Radiocromómetro de Benoist
Es un instrumento inventado por Benoist para medir el grado de vacio o dureza de los tubos de Rayos X.
En los primtivos tubos de Rayos X era muy importante su rendimiento util y este dependia del vacio del tubo y de la parte metálica. A veces se requeria un tubo de rayos blandos y de poca penetración eran los de vacio bajo y otros eran duros, de gran penetración y en estos el vacio era alto. Los fabricantes y los radiologos expertos les bastaba con ver el color con que se iluminaba el tubo para saber si eran rayos blandos o duros. En general los tubos se dejaban algo bajo de vacio porque se endurecen con el tiempo
Benoist inventó su radiocromómetro para saber mediante una escala el grado de dureza de los tubos de Rayos X
El radiocromómetro, está formado por una escala de doce peldaños o sectores de chapa de aluminio puro de 1 mm de grueso, superpuestos de un a doce por sector sucesivo, de forma que el primer sector de dicho circulo tiene un espesor de 1 mm y el ultimo que cierra el circulo tiene 12 mm de espesor. El circuito exterior, que es él que cierra la escala de peldaños,es de un espesor uniforme, hallándose formado por dos placas de metal superpuestas que sirven de base al radiocromómetro: una de metal transparente y otra opaco a los Rayos X; sobre esta ultima estan marcados con caracteres romanos los numeros de I al XII, correspondiendo cada uno de estos números a un grueso de los sectores de las escalas de los peldaños, a fin de poder determinar rapidamente por la inspección comparativa el grado de dureza del tubo de rayos X. El centro esta formado por un disco de plata que supones la escala 0.
Se colocaba el instrumento en la superficie plana de la pantalla fluoroscopica. Segun se viera el escalon comparado con el disco de plata los rayos eran duros o blandos. Si el primer o segundo escalon del radiocromómetro daba una sombra igual a la lámina de plata, entonces se dice que ese tubo producia rayos X de grado 1 a 2 de Benoist. Si cuando se igualaba con el disco de plata era otro numero, se decia su grado hasta el ultimo grado que eran los rayos duros.
Es un instrumento muy raro. Joya museistica. No he encontrado alguien que tuviera un ejemplar. No digo que sea unico, sino que no he visto publicado, ni en mercado de coleccionista ninguno.
Este Radiocromómetro de Benoist pertenece a la colección de Tomás Cabacas
Caja para tubos de Rayos X del año 1913
Caja para tubos de Rayos X del año 1913
Transformador eléctrico para la producción de Rayos X de 1913
Transformador eléctrico para la producción de Rayos X de 1913
Tubo Rx de Rosenthal
Tubo Rx de Rosenthal construidos en Munich en 1913.
Tenian un anticátodo en una pieza maciza de hierro revestida de platino en la superficie de la acción de los rayos catódicos.
Tubo de Rx de Muller
Tubo de Rx de Muller contruido en Hamburgo en el año 1913.

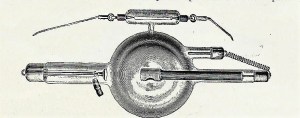

Tubo de Rx de Gundelach
Tubo de Gundelach construido por Gelhberg en Thuringen en el año 1913.
Fueron tubos de Rx muy difundidos en Alemania. El espejo anticátodico se hallaba engastado en un reflector de aluminio y producian una imagen mas clara.
