Espéculo vaginal de A. Richard

Deja un comentario

Espéculo vaginal de A. Richard

El espéculo vaginal es un instrumento médico para visualizar y poder realizar tratamientos en la vagina y cérvix uterino

Félix Adolphe Richard

Nació en 1822 en Francia y muere en 1872

Su padre era también médico.

Fue médico anatomista

Espéculo vaginal de A. Richard

Describe dos modelos de espéculos

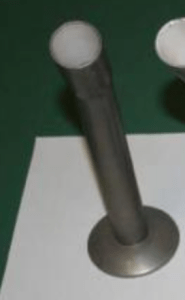

Primer espéculo vaginal de A. Richard

Fue un espéculo tubular con terminación ampular, forma casi de embudo en el pabellón externo del espéculo.

Segundo espéculo vaginal de A. Richard

Fue un espéculo tipo Ricord de dos valvas que se separaban mediante el mango. Se fijaba la posición mediante un tornillo.

Los orígenes y evolución del espéculo vaginal están publicados en entradas anteriores de mi blog que es: tomascabacas.com y que puedes consultar en la sección “archivos” de mi blog (situada en el margen derecho de mi blog)

“Orígenes de los espéculos vaginales” publicado en 1-6-23

“Espéculos vaginales romanos” publicado en junio 20023

“Espéculos vaginales medievales”. Publicado en agosto 2023

“Espéculos vaginales siglo XVI. Publicado en octubre 2023

“Espéculos vaginales siglo XVII”. Publicado en noviembre 2023

“Espéculos vaginales siglo XVIII”. Publicado en enero 2024.

“Espéculos vaginales del siglo XIX”. Publicado a lo largo del año 2024.

“Fabricantes de espéculos vaginales y de instrumentos médicos del siglo XIX”  Publicado abril y mayo del año 2024.







Tubo rectal para electroterapia del Laboratorio Eléctrico Sánchez.

Deja un comentario

Tubo rectal para electroterapia del Laboratorio Eléctrico Sánchez.

Los Tubos Sánchez o Tubos para electroterapia de Sánchez o tubos vacuo son tubos fabricados en el Laboratorio Eléctrico Sánchez de Piedrabuena (Ciudad Real).  Creados. Fabricados y comercializados por D. Mónico Sánchez Moreno.

Estos tubos se usan para tratamiento de electroterapia mediante corrientes de alta frecuencia producidas por el Aparato Sánchez.

Son tubos de cristal que tienen realizado el vacío en diferente grado, según el grado de vacío al conectarlos a las corrientes de alta frecuencia adoptaban diferentes colores

El Tubo rectal para electroterapia del Laboratorio Eléctrico Sánchez era un tubo de cristal que tiene en su interior una varilla metálica que actuaba como un condensador.

Técnica de aplicación: El tubo tenía una parte interna que se introducía en el recto y una parte aislante para coger y manejar el tubo desde el exterior. Se introducía Se realizaban aplicaciones de 10 minutos cada sesión.

Indicaciones terapéuticas que decían que producían los Tubos Sánchez. Según las afirmaciones del Dr. D. Casiano Ruiz Ibarra. Médico naturista y director médico del Laboratorio Eléctrico Sánchez en el año 1920

Se utilizaba en el ano para las hemorroides, se introducía el electrodo en el ano untado en un poco de grasa para facilitar la penetración y fuese menos dolorosa. También fue utilizado en fisuras anales y prostatitis.

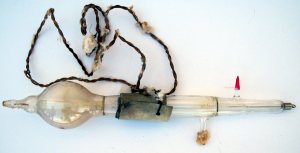

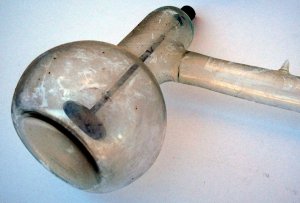

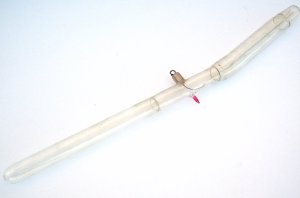

Tubo rectal para electroterapia del Laboratorio Eléctrico Sánchez.

Este tubo se encuentra en el Museo de Historia de la Medicina de Zafra

Aplicación del Tubo rectal para electroterapia del Laboratorio Eléctrico Sánchez en el año 1920.

Espéculo vaginal de Delassus

Deja un comentario

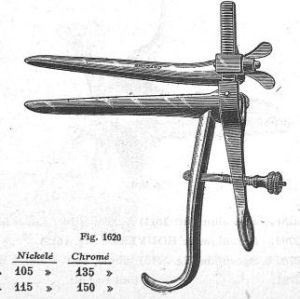

Espéculo vaginal de Delassus

Es un espéculo bivalvo metálico con mango largo de dos brazos que abre por presión y se fija mediante un tornillo lateral en el mango

Espéculo vaginal de Delassus

Es un espéculo bivalvo cuya abertura es mediante una lengüeta metálica lateral

Los orígenes y evolución del espéculo vaginal están publicados en entradas anteriores de mi blog que es: tomascabacas.com y que puedes consultar en la sección “archivos” de mi blog (situada en el margen derecho de mi blog)

“Orígenes de los espéculos vaginales” publicado en 1-6-23

“Espéculos vaginales romanos” publicado en junio 20023

“Espéculos vaginales medievales”. Publicado en agosto 2023

“Espéculos vaginales siglo XVI. Publicado en octubre 2023

“Espéculos vaginales siglo XVII”. Publicado en noviembre 2023

“Espéculos vaginales siglo XVIII”. Publicado en enero 2024.

“Espéculos vaginales del siglo XIX”. Publicado a lo largo del año 2024.

“Fabricantes de espéculos vaginales y de instrumentos médicos del siglo XIX”  Publicado abril y mayo del año 2024.







El ozonizador del Aparato Sánchez

Deja un comentario

El ozonizador del Aparato Sánchez

El ozonizador eran un conjunto de tubos de cristal que se conectaban al Aparato Sánchez, inventado por D. Mónico Sánchez Moreno,  que producía corrientes de alta frecuencia que al penetrar en el ozonizador producía ozono.

El ozono (O3) es una sustancia cuya molécula esta compuesta por tres átomos de oxigeno que se puede formar al disociar dos átomos del gas de oxígeno. A temperatura y presión ambientales es un gas que desprende un ligero olor acre, generalmente no tiene coloración, pero en grandes cantidades tiene un leve color azulado.

El ozonizador constaba de un tubo central con un vástago metálico que se conectaba mediante un cable al Aparato Sánchez.  Se conectaba al tubo central una pera de caucho para insuflar aire en el interior.  Al poner en marcha el sistema se producía ozono y otros gases nitrosos molestias que se corregían introduciendo aceite de eucalipto en la ampolla superior del ozonizador quedaba libre solo el ozono y además el aire estaba balsamizado quedando listo para ser inhalado.

Dr. D. Casiano Ruiz Ibarra, director médico del Laboratorio Eléctrico Sánchez de Piedrabuena (Ciudad Real) en el año 1920 afirmaba que el ozono se podía emplear en afecciones leves de las vías respiratorias.  Refiriéndose que podía realizarse tratamiento de la tosferina.  También en anemias.

La aplicación se realizaba: sosteniendo el paciente el tubo central y con la otra mano se sujeta la boquilla de inhalación y se la colocaba en la boca. Cuando el tratamiento se realizaba a un niño el ozonizador se colocaba en el mismo soporte que utilizaba para colocar el tubo de Rx cuando se hacían radiografías.

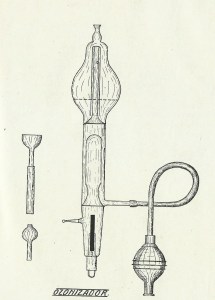

Esquema del ozonizador del Aparato Sánchez

Aplicación del ozonizador del Aparato Sánchez en el año 1920

El ozonizador del Aparato Sánchez que se encuentra en el Museo de Historia de la Medicina de Zafra

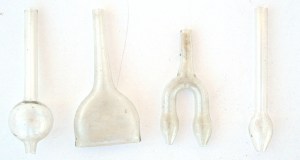

Boquillas del ozonizador del Aparato Sánchez

Espéculo vaginal de W. Tyler Smith

Deja un comentario

Espéculo vaginal de W. Tyler Smith

El espéculo vaginal es un instrumento médico para visualizar y poder realizar tratamientos en la vagina y cérvix uterino

William Tyler Smith

Nació en 1815 cerca de Bristol (Inglaterra)

Retrato de W. Tyler Smith

Se graduó en medicina en la Universidad de Londres en 1840

Comenzó su carrera como profesor en la escuela privada de George Dermott en Bedford Square.

Medico obstetra del Hospital de  St. Mary (Londres)

Fue el impulsor y creador de un sanatorio balneario en Seaford. East Sussex. (Inglaterra)

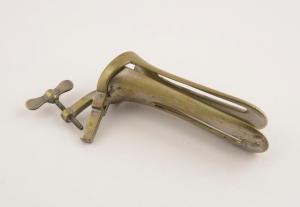

Espéculo vaginal de W. Tyler Smith

Es un espéculo bivalvo metálico, con una valva fenestrada.

Los orígenes y evolución del espéculo vaginal están publicados en entradas anteriores de mi blog que es: tomascabacas.com y que puedes consultar en la sección “archivos” de mi blog (situada en el margen derecho de mi blog)

“Orígenes de los espéculos vaginales” publicado en 1-6-23

“Espéculos vaginales romanos” publicado en junio 20023

“Espéculos vaginales medievales”. Publicado en agosto 2023

“Espéculos vaginales siglo XVI. Publicado en octubre 2023

“Espéculos vaginales siglo XVII”. Publicado en noviembre 2023

“Espéculos vaginales siglo XVIII”. Publicado en enero 2024.

“Espéculos vaginales del siglo XIX”. Publicado a lo largo del año 2024.

“Fabricantes de espéculos vaginales y de instrumentos médicos del siglo XIX”  Publicado abril y mayo del año 2024.







Tratamiento de un ántrax o carbunco por fulguración con el Aparato Sánchez

Deja un comentario

Tratamiento de un ántrax o carbunco por fulguración con el Aparato Sánchez

La fulguración o chispeación (producción de chispas eléctricas). con el Aparato Sánchez era considerada como el efecto que produce las corrientes de alta frecuencia al ser transmitidas a un terminal metálico que colocado a corta distancia del cuerpo humano, a 1 ó 2  cms de distancia, el electrodo de la piel.  Fenómeno que se visualiza en forma de pequeñas chispas eléctricas.

El laboratorio Eléctrico Sánchez de Piedrabuena (Ciudad Real) creado por Mónico Sánchez fabricaba y comercializaba el Aparato Sánchez inventado por Mónico Sánchez  y tubos al vacío con terminación en puntas metálicas.  Estos tubos conectados al Aparato Sánchez y mediante corrientes de alta frecuencia producía en su terminal fulguración o chispeación

El carbunco también conocido como ántrax es una enfermedad contagiosa de los seres con sangre caliente y entre ellos al hombre.  Esta causada por la bacteria bacillus anthracis.  El contagio se puede producir al contactar la persona con animales contaminados, enfermos por esta bacteria. También puede producir el contagio por manipulación de productos, como son el pellejo, la lana o sangre, de estos animales muertos por el carbunco.  En el hombre la enfermedad se manifiesta con una pápula en el lugar de la infección, después se ulcera y a veces se seca produciendo una zona deprimida de color negro. El tratamiento actual es con antibióticos del tipo de ciprofloxacino o doxiciclina.

Dr. D. Casiano Ruiz Ibarra, director médico del Laboratorio Eléctrico Sánchez en el año 1920 trata un enfermo de ántrax o carbunco por fulguración con el Aparato Sánchez.  Afirma que la fulguración estaba indicada porque era destructora de tejidos y estimulante de la cicatrización. Refiere que el tratamiento no requiere incisión, se trata con la fulguración y se desprenden los tejidos patológicos y después del tratamiento de una semana queda una ulcera simple que cicatrizaba con gran rapidez evolucionando a una cicatriz plana, pequeña y estética

Electrodo del Laboratorio Sánchez para el tratamiento de un ántrax o carbunco por fulguración con el Aparato Sánchez

Tratamiento de un ántrax o carbunco por fulguración con el Aparato Sánchez en el año 1920.

Primer día de Tratamiento de un ántrax o carbunco por fulguración con el Aparato Sánchez

4º dia del tratamiento de un ántrax o carbunco por fulguración con el Aparato Sánchez

7º dia del Tratamiento de un ántrax o carbunco por fulguración con el Aparato Sánchez

Espéculo vaginal de A. Emmet

Deja un comentario

Espéculo vaginal de A. Emmet

El espéculo vaginal es un instrumento médico para visualizar y poder realizar tratamientos en la vagina y cérvix uterino

Thomas Addis Emmet

Nació en 1828 en Charlottesville. Virginia. EE. UU

Retrato de A. Emmet

Estudio medicina en Filadelfia en el Jefferson Medical College en 1850

Medico cirujano de origen irlandés en EE. UU

Escribió “The pinciples and practice of Ginecology”

Espéculo vaginal de A. Emmet

A. Emmet diseñó tres tipos de espéculos vaginales

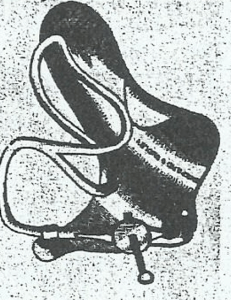

Primer Espéculo vaginal de A. Emmet

Es un espéculo vaginal metálico bivalvo,  con valvas un poco agudas. La abertura era mediante un tornillo exterior. Tenia un soporte metálico que se colocaba en las nalgas de la paciente para mantener fijo el espéculo.

Segundo espéculo vaginal de A. Emmet

Era un espéculo metálico, con una valva moderadamente ancha y otra de alambre grueso que forma el contorno de otra valva. Se abría mediante un tornillo en el exterior.

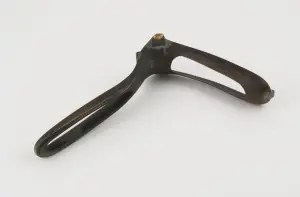

Tercer espéculo de A. Emmet

Es un espéculo de una valva que estaba fenestrada la pala y el mango

Los orígenes y evolución del espéculo vaginal están publicados en entradas anteriores de mi blog que es: tomascabacas.com y que puedes consultar en la sección “archivos” de mi blog (situada en el margen derecho de mi blog)

“Orígenes de los espéculos vaginales” publicado en 1-6-23

“Espéculos vaginales romanos” publicado en junio 20023

“Espéculos vaginales medievales”. Publicado en agosto 2023

“Espéculos vaginales siglo XVI. Publicado en octubre 2023

“Espéculos vaginales siglo XVII”. Publicado en noviembre 2023

“Espéculos vaginales siglo XVIII”. Publicado en enero 2024.

“Espéculos vaginales del siglo XIX”. Publicado a lo largo del año 2024.

“Fabricantes de espéculos vaginales y de instrumentos médicos del siglo XIX”  Publicado abril y mayo del año 2024.







Espéculo vaginal de F. Erich

Deja un comentario

Espéculo vaginal de F. Erich

El espéculo vaginal es un instrumento médico para visualizar y poder realizar tratamientos en la vagina y cérvix uterino

Augustus F. Erich

Medico.  Especializado en ginecología.

Desarrolla su labor profesional en Baltimore (EE.UU)

Publica el articulo “A self reatining vaginal speculum” en “Medical Journal” de New York en 1869 describiendo un espéculo que  inventó que le llamó auto retenido.

Fabricado por Arnold y son.  Empresa fundada en Londres en 1857 que se denomina “Arnold” y en el año 1866 hace participe a su hijo y pasa a llamarse “Arnold y son”

Espéculo vaginal de F. Erich

Es un espéculo metálico que tiene varios complementos. El espéculo es metálico, bivalvo. Tiene una placa rectangular metálica que se coloca en la región sacra externa y se fija a la cintura mediante un a correa. También tiene una varilla metálica que sirve para sujetar o recolocar el utero.  En conjunto su autor lo que pretende es conseguir un espéculo que no se mueva y que quede fijo. F. Erich lo llama espéculo auto retenido.

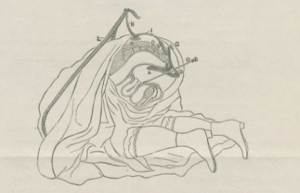

Forma como se colocaba el Espéculo vaginal de F. Erich

Fue fabricado por la empresa de Londres «Arnold y son» que adjuntaba el siguiente folleto con las instrucciones de uso del Espéculo vaginal de F. Erich

Los orígenes y evolución del espéculo vaginal están publicados en entradas anteriores de mi blog que es: tomascabacas.com y que puedes consultar en la sección “archivos” de mi blog (situada en el margen derecho de mi blog)

“Orígenes de los espéculos vaginales” publicado en 1-6-23

“Espéculos vaginales romanos” publicado en junio 20023

“Espéculos vaginales medievales”. Publicado en agosto 2023

“Espéculos vaginales siglo XVI. Publicado en octubre 2023

“Espéculos vaginales siglo XVII”. Publicado en noviembre 2023

“Espéculos vaginales siglo XVIII”. Publicado en enero 2024.

“Espéculos vaginales del siglo XIX”. Publicado a lo largo del año 2024.

“Fabricantes de espéculos vaginales y de instrumentos médicos del siglo XIX”  Publicado abril y mayo del año 2024.







Tratamiento de fulguración o chispeación con el Aparato Sánchez

Deja un comentario

Tratamiento de fulguración o chispeación con el Aparato Sánchez

La fulguración o chispeación (producción de chispas eléctricas). con el Aparato Sánchez era considerado el efecto que produce las corrientes de alta frecuencia al ser transmitidas a un terminal metálico colocado a corta distancia del cuerpo humano a 1 ó 2  cms de distancia el electrodo de la piel.  Fenómeno que se visualiza en forma de pequeñas chispas eléctricas.

El laboratorio Eléctrico Sánchez de Piedrabuena (Ciudad Real) creado e inventado por Mónico Sánchez fabricaba y comercializaba el Aparato Sánchez y tubos al vacío con terminación en puntas metálicas.  Estos tubos conectados al Aparato Sánchez y mediante corrientes de alta frecuencia producía en su terminal fulguración o chispeación

Las afirmaciones del Dr. D. Casiano Ruiz Ibarra, director médico del Laboratorio Eléctrico Sánchez decía que producía inhibición del dolor en cualquier zona del cuerpo humano.  Lo mas importante era la acción cicatrizante sobre todo en heridas, cicatrices y ulceras de la piel. También tenía acción anestésica, aunque matiza que en algunos puntos sensitivos podía aumentar el dolor.  Se pueden tratar con fulguración según Dr. Ruiz Ibarra, papilomas, epiteliomas superficiales, callosidades, heridas con esfacelos, chancos blandos, úlceras varicosas o tuberculosas y antrax o carbunco.

Refiere que algunos autores utilizaron la fulguración en algunos cánceres de piel, pero consideraba el Dr. Ruiz Ibarra exagerado esta indicación porque y ya entonces consideraba que no era posible pretender curar el cáncer de piel con este método

Se construyeron dos clases de tubos para la fulguración: Tubos de terminal metálico plano y tubos en punta para realizar tratamientos en zonas mas pequeñas.

Tratamiento de fulguración o chispeación de un epitelioma de labio con el Aparato Sánchez en el año 1920

Electrodos de punta para los tratamientos de fulguración o chispeación con el Aparato Sánchez

Electrodo plano metálico de Sánchez para el Tratamiento de fulguración o chispeación con el Aparato Sánchez

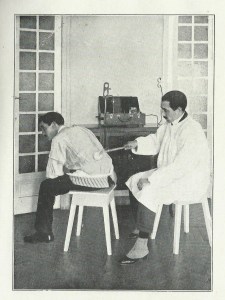

Aplicación de la chispeación con el electrodo plano de Sánchez en el año 1920

Espéculo vaginal de T. Gaillard

Deja un comentario

Espéculo vaginal de T. Gaillard

El espéculo vaginal es un instrumento médico para visualizar y poder realizar tratamientos en la vagina y cérvix uterino

Theodore Gaillard Thomas

Nació en la isla de Edisto (EE. UU) en 1831

Retrato de T. Gaillard

Fue un ginecólogo de EE.UU. Estudio en Charleston. También amplió sus conocimientos en Paris y Dublín

Profesor de la Universidad de Nueva York. Presidente del Colegio de médicos de Columbia

Desarrolló su actividad profesional en Nueva York. Fue el primero en realizar la ovariotomía que  publicó en un articulo en 1870

Anuncio de Theodore Gaillard Thomas

Escribió su obra “Diseases of Women” publicada en Filadelfia (EE. UU) en 1870. Se realizaron mas de seis ediciones. Se tradujo al inglés, italiano, chino, español, alemán y francés

Espéculo vaginal de T. Gaillard

Inventó dos espéculos vaginales

Primer Espéculo vaginal de T. Gaillard

Es un espéculo sofisticado con semejanzas con el espéculo de J.M. Sims,  es de una valva tipo pico de pato,  mango amplio fuerte. Tiene un varilla que termina en aro circular que servía para sujetar o separar el utero, se fijaba esta varilla mediante un tornillo externo.

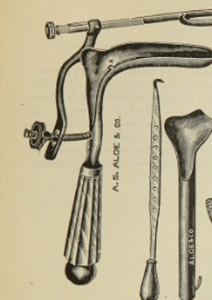

Grabado del Espéculo vaginal de T. Gaillard del catálogo del fabricante Sharp

Grabado del Espéculo vaginal de T. Gaillard del catálogo del fabricante Aloe

Segundo espéculo vaginal de T. Gaillard

Es un espéculo cilindrico que le llamaron telescópico. Estaba formado por dos cilindros metálicos que se acoplaban uno dentro de otro y que mediante una varilla se empujaba y se introducía la parte interna, conseguía de esta forma alargar el espéculo una vez introducido.
