Existieron dos formas de colocar el tubo de Rayos X Sánchez.

SOPORTE CORTO. Es una pieza de madera que tiene una varilla cilindrica que se introduce en un hueco que tiene  el Aparato Sánchez en el extremo izquierdo de la caja que mide unos 30 cms y tiene una pinza para apresar el tubo cuyo interior esta recubierto de tela verde y tiene un tornillo para ajustar la presión del tubo.

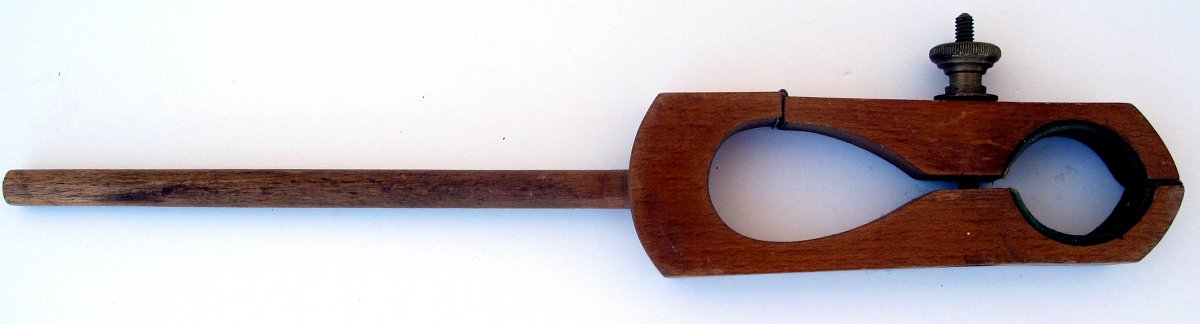

Fotografia del soporte corto del Aparato Sánchez

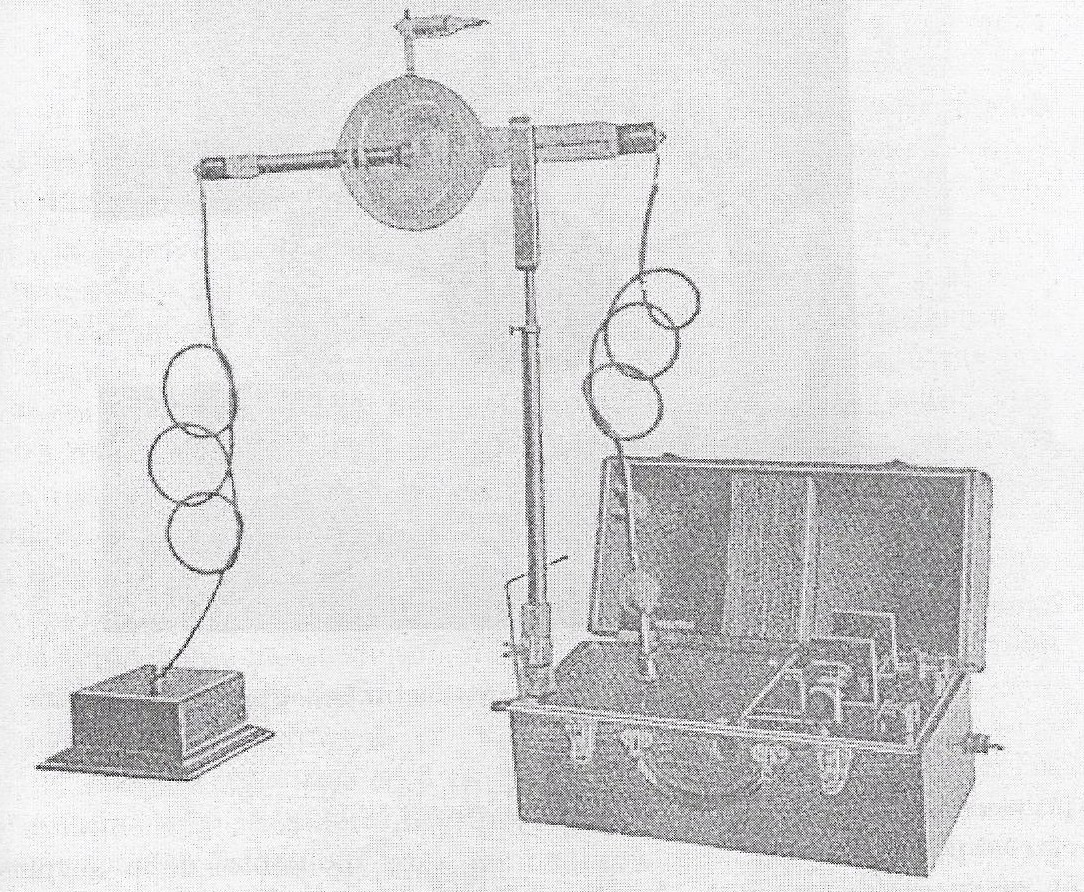

La colocación final es la siguiente donde puede verse como quedaba definitivamente.

SOPORTE LARGO

Es un mástil con una base de hierro fundido, fuerte y pesada para mantener rígido la barra de 200 cms. de largo  y  diametro 5 cms. de acero niquelado, en su parte central tiene un cilindro con un tornillo para colojar y ajustar un brazo de madera que en un extremo tiene una pinza para ajustar el tubo de Rayox X. Termina el mástil en un remate esferico de adorno

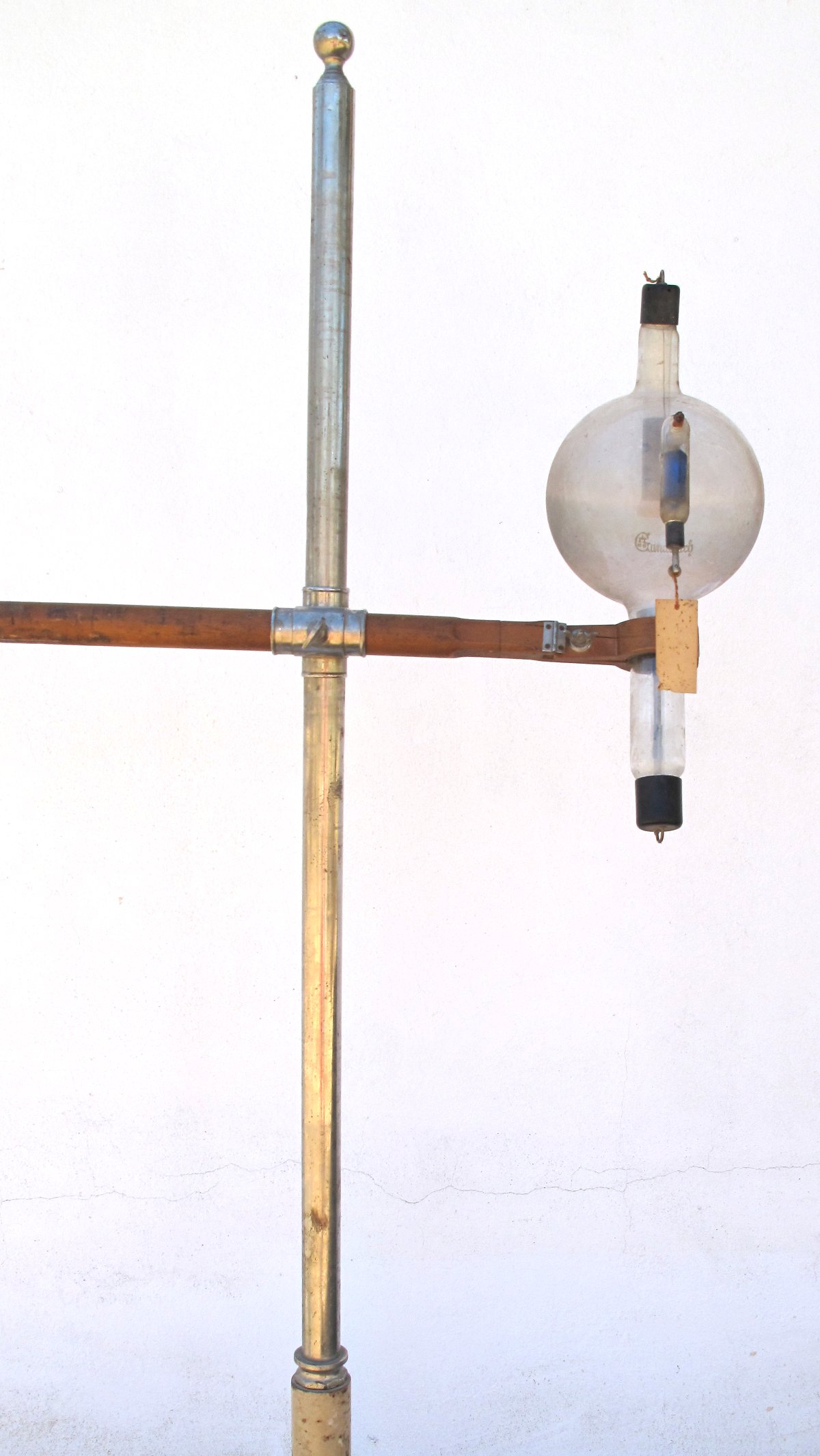

Soporte Largo

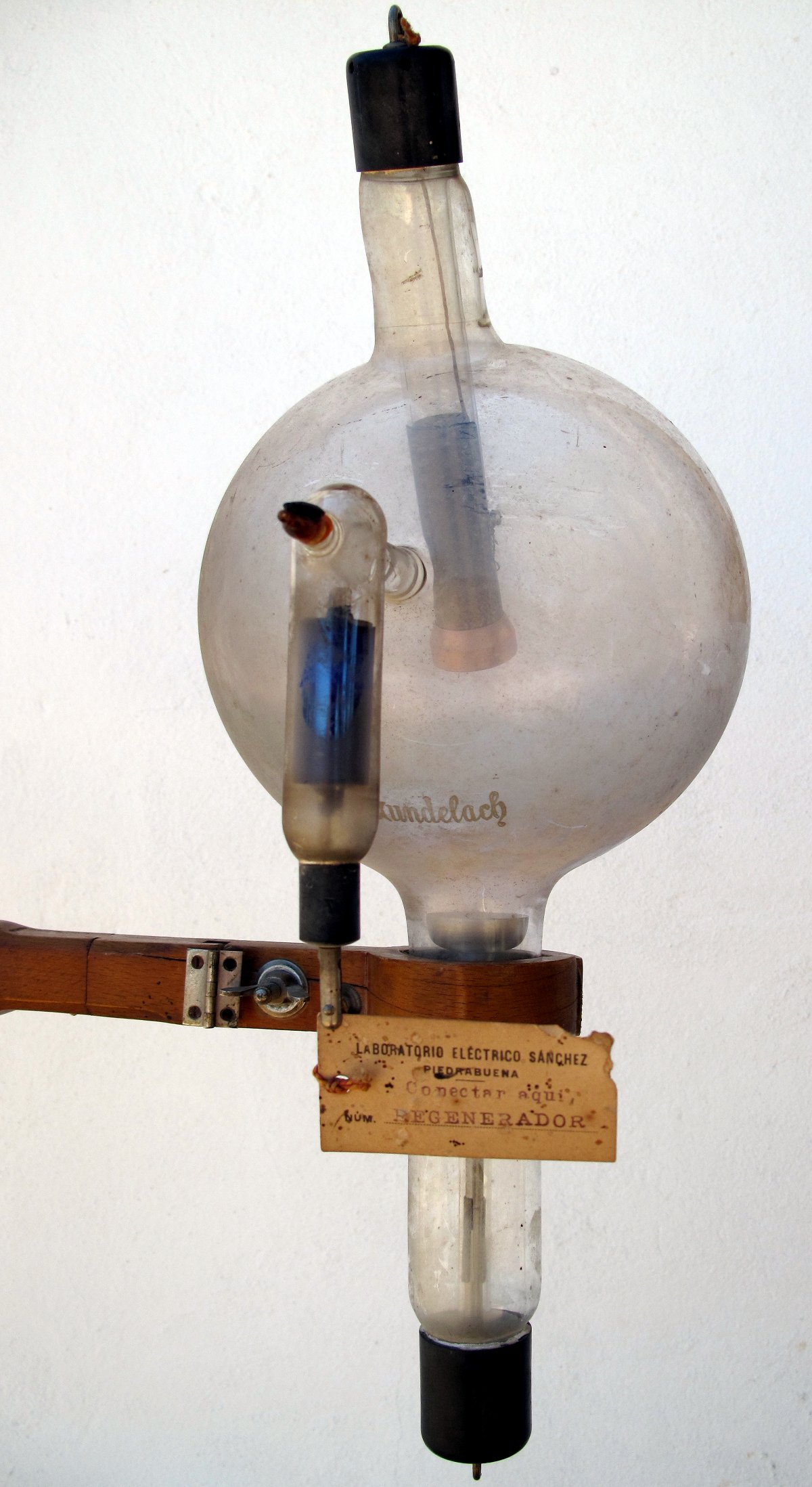

Detalle como es el extremo de la pinza y como queda colocado el tubo. Puede visualizarse la etiqueta original de Fabricación Sánchez de Piedrabuena (Ciudad Real)

Probablemente sea el único mastil  que se conserva en el mundo del Aparato de Sánchez.
