Tubos de Crookes del laboratorio «Eléctrico Sánchez» de Piedrabuena (Ciudad Real)

Tubos de Crookes del laboratorio «Eléctrico Sánchez» de Piedrabuena (Ciudad Real)

Los Tubos de Crookes

Los tubos de Crookes fueron inventados por William Crookes para estudiar las propiedades de los rayos cátodicos.

Los tubos de Crookes consisten en un tubo de vacio en el cual se introducia un gas, de forma que al aplicarle electricidad adquieren fluorescencia. Crookes lo que dijo fue que eran electrones en movimiento. por tanto descubrió la presencia de electrones en los átomos. Su teoria se basa en los tubos vacuo o de vacio, en los tubos de Geissler y en los tubos de canales o de Goldstein, su genialidad consiste en que dice que esto era debido a los electrones que se desprenden del cátado.

William Crookes (1832-1919)

William Crookes, nace en Londres en 1832.  Es quimico. Realizó imporantes descubrimientos como descubrir el elemento metálico el talio. Desarrrolló un proceso de amalgación para separar la plata y el oro de sus minerales. Realizó estudios para el tratamiento del agua de las cloacas. Estudios sobre la fabricación del azucar de remolacha. sobre el tinte de los tejidos. Experto en metapsiquica pionera de la parapsicologia.

Los estudios mas importantes fue sobre la investigación sobre la conducción de la electricidad en los gases. Inventó el tubo de Crookes para el estudio de las propiedades de los rayos cátodicos. Inventó el radiometro y el espintariscopio (Detector de particulas).

El tubo de Crooke esta basado en los tubos de vacio, en los tubos de Geiislar en los tubos de Goldstein o tubos de rayos canales. Crookes lo que realiza es un tubo con el ánodo recubierto de fosforo paa demostrar que los rayos llegaban al fondo y lo ennegrecia, con lo que demuestra el paso de los electrones de los atomos. Este descubrimiento lo perfecciona introduciondo en mitad del tubo una cuz de Malta de Zinc, entre el cátodo y el ánodo; demuestra que los rayos se estrellaba contra la cruz de zinc que es un elemento duro y la rodeaba, lo cual generaba una sombra de la cruz al final del tubo. Demostraba asi que los rayos catódicos se propagan en linea recta.

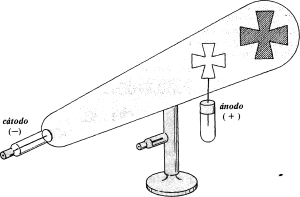

Esquema de un tubo de Crookes.





En medio del tubo la cruz de Malta de Zinc.

Demostracion muy grafica de un tubo de Crookes. Detras de la imagen un carrede de inducción de Rumkorf para la producción de corriente de alta frecuencia.



Tubos de Crookes. Diferentes modelos fabricados por Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.





Tubo de Crookes con base de madera para las demostraciones cientificas.





La Fabrica de Mónico Sánchez de Piedrabuena produjeron gran variedad de tubos de Crookes como estos modelos

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

Diferentes modelos basados en los principios del tubo de Crookes

Estos son modelos fabricados por Mónico Sánchez que fueron los primitrivos tubos de Crookes, sin la cruz de Malta. Puede comprobarse la gran variedad de modelos  Se fabricaron en vidrios fosforencentes de diversos colores, verde, rojo, azul, amarillo, urano.  Con potasa cáustica para demostrar la influencia que el grado de enrarecimiento ejerce sobre la fosforescencia del vidrio.

Tubos de Crookes propiamente dichos fabricados en «El,ectricos Sánchez»















Radiómetro de Crookes

Radiómetro de Crookes

Esta basado en los tubos de Crookes que fueron inventados por William Crookes para estudiar las propiedades de los rayos cátodicos.

Los tubos de Crookes consisten en un tubo de vacio en el cual se introducia un gas, de forma que al aplicarle electricidad adquieren fluorescencia. Crookes lo que dijo fue que eran electrones en movimiento. por tanto descubrió la presencia de electrones de los átomos. Su teoria se basa en los tubos vacuo o de vacio y en los tubos de Geissler, su genialidad consiste en que dice que esto era debido a los electrones que se desprenden del cátado.

Los cientificos de está epoca le fascinaron los radiómetros por su vistosidad y el éxito que alcanzaban en la sociedad. En 1875 Crookes asistido por Charles Henry Gimingham un soplador de vidrio experto contruye su primer radiómetro con aletas metálicas.brillaban más y lo patenta con el numero GB 3860

Geissler que habia inventados sus tubos fluorescentes construyó un radiómetro con su bomba mas perfeccionada lograba mejor vacio y consecuentemente mayor brillo lo que irritó a Crookes

William Crookes (1832-1919)

William Crookes, nace en Londres en 1832.  Es quimico. Realizó imporantes descubrimientos como descubrir el elemento metálico el talio. Desarrrolló un proceso de amalgación para separar la plata y el oro de sus minerales. Realizó estudios para el tratamiento del agua de las cloacas. Estudios sobre la fabricación del azucar de remolacha. sobre el tinte de los tejidos. Experto en metapsiquica pionera de la parapsicologia.

Los estudios mas importantes fue sobre la investigación sobre la conducción de la electricidad en los gases. Inventó el tubo de Crookes para el estudio de las propiedades de los rayos cátodicos. Inventó el radiometro y el espintariscopio (Detector de particulas).

El tubo de Crooke está basado en los tubos de vacio, en los tubos de Geissler y en los tubos de Goldstein o tubos de rayos canales. Crookes lo que realiza es un tubo con el ánodo recubierto de fosforo para demostrar que los rayos llegaban al fondo y lo ennegrecia, con lo que demuestra el paso de los electrones de los atomos. Este descubrimiento lo perfecciona introduciondo en mitad del tubo una cuz de Malta de Zinc, entre el cátodo y el ánodo; demuestra que los rayos se estrellaba contra la cruz de zinc que es un elemento duro y la rodeaba, lo cual generaba una sombra de la cruz al final del tubo. Demostraba asi que los rayos catódicos se propagan en linea recta.

Esquema de un tubo de Crookes



Radiómetro de Crookes

Esta basasado en los tubos de Crookes. Tambien se ha llamado molinito de luz o light-mill en inglés.

William Crookes utiliza una bomba de Sprengel, que consiste en un tubo capilar de vidrio de una altura aproximadamente de 76 cms. En su parte superior lleva una especie de embudo que continene mercurio y en la parte de abajo un recipiente para recogerlas. Las gotas de mercurio al bajar por efecto de la gravedad lentamente extraen perqueñas porciones de aire del bulbo al que se quiere hacer vacio y hace girar las laminillas creando un movimiento como si fuese un molinillo de papel de los juegos de niños.

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

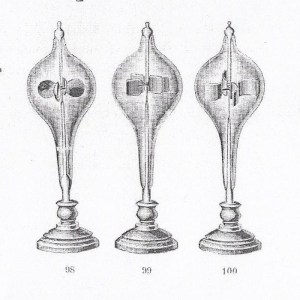

Radiómetros de Crookes. Fabricado por Mónico Sánchez



Radiometro de Zollner

Radiómetro de Zoll ner

Esta basado en los tubos y radiómetros de Crookes. Tambien se ha llamado molinito de luz o light-mill en inglés.William Crookes utilizó una  bomba de Sprengel, que consiste en un tubo capilar de vidrio de una altura aproximadamente de 76 cms. En su parte superior lleva una especie de embudo que continene mercurio y en la parte de abajo un recipiente para recogerlass. Las gotas de mercurio al bajar por efecto de la gravedad lentamente extraen perqueñas porciones de aire del bulbo al que se quiere hacer vacio y hace girar las laminillas creando un movimiento como si fuese un molinillo de papel de los juegos de niños.

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

Modelos de Radiometro de Zollner fabricados por Mónico Sánchez

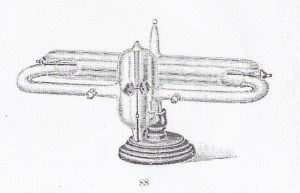

Radiometro del Dr. Langer

Radiómetro del Dr. Langer

El radiómetro está basado en los tubos y radiómetros de Crookes. Tambien se ha llamado molinito de luz o light-mill en inglés.

William Crookes utilizó una bomba de Sprengel, que consiste en un tubo capilar de vidrio de una altura aproximadamente de 76 cms. En su parte superior lleva una especie de embudo que continene mercurio y en la parte de abajo un recipiente para recogerlo. Las gotas de mercurio al bajar por efecto de la gravedad lentamente extraen perqueñas porciones de aire del bulbo al que se quiere hacer vacio y hace girar las laminillas creando un movimiento como si fuese un molinillo de papel de los juegos de niños.

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

Tubos de Goldstein

Tubos de Goldstein

Eugene Golsdtein (1850-1930) estudió los rayos cátodicos. En 1876 introdujo un tubo con perforaciones en el cátodo, observó que los rayos se desplazaban hacia el ánodo, pero que algunos salian disparado hacie el lado contrario, a estos rayos que atravesaban el cátodo les llamó rayos canales o «kanalstrablen»

Eugene Goldstein

Esquema del tubo de rayos canales

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

Modelos fabricasods en Eléctrico Sánchez

Tubo rayos canales de forma sencilla

Tubo rayos canales doble

Diferentes modelos de rayos canales



Tubos rayos Canales

Tubos Rayos Canales

Los tubos de rayos canales fueron llamados tambien tubos de Goldstein y tubos de rayos anódicos.

Eugene Golsdtein (1850-1930) estudió los rayos cátodicos. En 1876 introdujo un tubo con perforaciones en el cátodo, observó que los rayos se desplazaban hacia el ánodo, pero que algunos salian disparado hacie el lado contrario, a estos rayos que atravesaban el cátodo les llamó rayos canales o «kanalstrablen»

Eugene Goldstein

Esquema de los rayos canales

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

Tubos con alambres aplastado para ver la forma luminica que reflejan

Tubos con alambre aplastado.

Tubos con alambre redondo de tres y cuatro alambres con las imagenes que muestran la forma de reflexión

Tubos de rayos cnales con una lamina cuadrada y triangular y la forma de proyeccion de los rayos

Tubos de rayos canales con dos laminas cuadradas iguales y dos laminas en los bordes en cruz y su proyeccion

Escala de vacio de Croos de «Eléctrico Sánchez» de Piedrabuena

Escala de vacio de Croos de «Eléctrico Sánchez» de Piedrabuena

Es una escala de tubos vacuos formada por 6 tubos de 50 cms. de longitud con distinto grado de vacio cada uno y montados sobre aparato de madera y con un reostato para demostrar que el paso de la corriente por un tubo vacuo es más facil cuan más bajo es su vacio. El de mayor vacio era de 40 mm de presión y producia un color rojo. Si el vacio era de o,10 a 0,20 era de coloar azulada y los de menor presion de color blanco

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

Están basados en los tubos de vacios inventados por Holtz, que se llamaron en principio «Tubos vacuos de Holtz»  en el año 1900 y que inventó una máquina primitiva para la producción de electricidad.

Tubos de Lenard

Tubos de Lenard

Nació en 1862 en Pzsony (Austria) Estudió en Budapest, Viena , Berlin y Heidelberg. Fue discipulo aventajado de Hertz en la Univeridad de Bonn

Realiza numerosos e importantes trabajos sobre los principios de mecánica con Hertz y pronto se interesó sobre los fenomenos de fosfoerescencia y luminiscencia de los tubos vacuos. Los trabajos mas imporantes los realiza sobre los rayos catódicos, realizó estudios con papel de alumino y les abrió un agujero y descubrió el paso de los rayos catódicos que fue el principio de los rayos canales o de Goldtein y tambien demostró la dirección rectilinea de los rayos catódicos, se llamó entonces la «ventana» de Lenard. Inventó una celula fotoeléctrica que fue el principio de las lamparas radioeléctricas. Realizó trabajos importantes en la configuración de los atomos.

Recibió muchos honores y medallas. Honoris causa por la Universidad de Oslo, Dresd. La Medlla de Franclin y El escudo del Reich Alemán en 1933.

Fueron tubos con una prolongación esmerilada para observar el comportamientos de los rayos catódicos en distintos gases.

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

El primer modelo es de vidrio amarillo oscuro y parte esmerilida

El segundo con armadura de latón perforado por varios sitios para colocar una lamina de aluminio



Tubos de Puluj

Tubos de Puluj

Eran tubos para demostrar que la descarga électirca en el vacio es impedida por la electricidad estática de las paredes, para demostrar la desviacion que sufren los rayos catódicos por la acción de los imanes, al desviarse los rayos, fosforencen las partes del vidrio que antes estaban en sombra.

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

Modelos fabricados por Mónico Sánchez



Tubo para demostrar la conduccion del calor en la mica y los fenomenos de fosforencencia que con ellas se relacionaban.

Lampara de Puluj



Esferas vacuas de «Eléctrico Sánchez» de Piedrabuena

Esferas vacuo de «Eléctricos Sánchez» de Piedrabuena

Estas esferas fueron inventadas por Winkelmman para demostrar la producción de corrientes alternas en derivación. Se construyeron con minerales fluorescentes

Mónico Sánchez en su fábrica de Piedrabuena (Ciudad Real) se construyeron muchos modelos como estos que sonn del Catálogo de «Eléctrico Sánchez»

Se construyeron  con los siguientes minerales: Espatato doble, dolomita, magnesita, apatito, estrocianita, scheelita, critopertita, exagonita, willemita, pectolita, rubí artificial y coral

Mónico Sánchez Moreno en su fábrica de «Eléctrico Sánchez» de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su «Aparato Sánchez» de corriente de alta frecuencia.

Modelos esferas vacuas de la fábrica de «Electrico Sánchez»
