Cauterio del Aparato de Rayox X Sánchez

Cauterio del Aparato de Rayox X Sánchez

El aparato de Alta Frecuencia de Sánchez o también llamado el Aparato de Rayos X Sánchez como hemos descrito varias veces sobre él, es un aparato de Alta frecuencia, con lo que se podia producir calor.

Mónico Sánchez le realiza una salida en el margen izquierdo para enchufar dos cables y darle varias utilidades una de ellas fue como un cuterio. Diseña y fabrica unos cables con unos terminales cuyo objetivo era funcionar como un cauterio. Tiene un cable. Mango y varillas metálicas que se aplican en el extremo del mango y una vez puesto en funcionamiento el Aparato de alta frecuencia se ponia incandescente como un cauterio eléctrico.

Podia ser utilizado como fulguración y como desecación. La punta del electrodo al estar en contacto con el tejido del paciente, la corriente eléctrica deshidrata el contorno del tejido para alcanzar el efecto de coagulación y dependiendo del tipo podia ser usado para la destrucción de tejidos. Verrugas, escaras,  granulomas, etc.



Cables y mando del Cauterio del Aparato de Sánchez



Detalle del mango



Terminales del cauterio

Radiocromómetro de Benoist

Radiocromómetro de Benoist

Es un instrumento inventado por Benoist para medir el grado de vacio o dureza de los tubos de Rayos X.

En los primtivos tubos de Rayos X era muy importante su rendimiento util y este dependia del vacio del tubo y de la parte metálica. A veces se requeria un tubo de rayos blandos y de poca penetración eran los de vacio bajo y otros eran duros, de gran penetración y en estos el vacio era alto. Los fabricantes y los radiologos expertos les bastaba con ver el color con que se iluminaba el tubo para saber si eran rayos blandos o duros. En general los tubos se dejaban algo bajo de vacio porque se endurecen con el tiempo

Benoist inventó su radiocromómotro para saber mediante una escala el grado de dureza de los tubos de Rayos X

El radiocromomómetro, está formado por una escala de doce peldaños o sectores de chapa de aluminio puro de 1 mm de grueso, superpuestos de un a doce por sector sucesivo, de forma que el primer sector de dicho circulo tiene un espesor de 1 mm y el ultimo que cierra el circulo tiene 12 mm de espesor. El circuito exterior, que es él que cierra la escala de peldaños,es de un espesor uniforme, hallándose formado por dos placas de metal superpuestas que sirven de base al radiocromómetro: una de metal transparente y otra opaco a los Rauos X; sobre esta ultima estan marcados con caracteres romanos los numeros de I al XII, correspondiendo cada uno de estos números a un grueso de los sectores de las escalas de los peldaños, a fin de poder determinar rapidamente por la inspección comparativa el grado de dureza del tubo de rayos X. El centro esta formado por un disco de plata que supones la escala 0.

Se colocaba el instrumento en la superficie plana de la pantalla fluoroscopica. Segun se viera el escalon comparado con el disco de plata los rayos eran duros o blandos. Si el primer o segundo escalon del radiocromómetro daba una sombra igual a la lámina de plata, entonces se dice que ese tubo producia rayos X de grado 1 a 2 de Benoist. Si cuando se igualaba con el disco de plata era otro numero, se decia su grado hasta el ultimo grado que eran los rayos duros.

Es un instrumento muy raro. Joya museistica. No he encontrado alguien que tuviera un ejemplar.  No digo que sea unico, sino que no he visto publicado, ni en mercado de coleccionista ninguno.

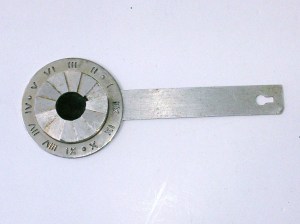

Radiocromómetro de Benoist

FICHA TÉCNICA

Nombre:  Radiocromómetro de Benoist

Especialidad: Radiologia

Autor: Benoist

Cronología: 1910

Medidas:  Circulo 6 cms. Mango metalico 9 cms.

Materiales: Metálico

Procedencia: Francés

Propietario: Tomás Cabacas
