Frontofocómetro

Frontofocómetro

 Esta es la pieza del mes de marzo del año 2020 del Museo de Historia de la Medicina de Extremadura en Zafra.

Pieza del Museo. Donación de la empresa UNIOPTICA

Frontofocómetro también llamado vertómetro, lensómetro o focimetro

Es un instrumento óptico para medir fundamentalmente la potencia de una lente, (las dioptrías). Mide la esfera de las lentes, el ápice de la dioptría, el eje del cilindro, el grado prismático y puede marcar el centro óptico de las lentes el eje del cilindro y la dirección de la base prismática.

Historia del Frontofocómetro

Hermann Senellen construye en el año 1876 un aparato que media la potencia óptica y el centro óptico basado en los estudios de Antonie Claude que fabricó el “Photographometre” en 1848 que es un aparato que media la intensidad de los rayos en la fotografía.

Posteriormente Troppmann en 1912 diseña el primer instrumento de medición directa considerado el inventor del Frontofocómetro

La empresa “Bausch and Lomb” en 1922 patenta y fabrica los primeros aparatos Frontofocómetro que los comercializa con el nombre de vertómetro. “American Optical” diseña otro similar que le denomina lensómetro.

Esquema de un Frontofocómetro

Pieza del Museo: Donación de la Empresa UNIOPTICA de Zafra.

Año de Fabricación del Aparato:  1970

Jeringa Aspiradora de Dieulafoy

 Jeringa Aspiradora de Dieulafoy

Es la pieza invitada del mes de marzo  del año 2020 en el Museo de Historia de la Medicina de Extremadura en Zafra

Pertenece a la colección privada de Tomas Cabacas Hurtado

Los aspiradores médicos fueron aparatos que servían para aspirar líquidos y secreciones del cuerpo humano.

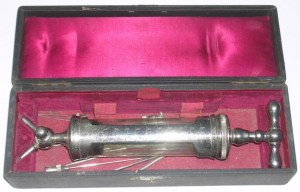

La jeringa de aspiración de Dieulafoy, consistía en una jeringa de moderado tamaño de vidrio, cuyo pistón se puede fijar en su parte superior mediante un movimiento de rotación de izquierda a derecha. En la parte inferior de la jeringa se adaptan dos tubos provistos de llaves, uno colocado en el eje del instrumento, otro en su parte lateral. El primero se ajusta un tubo de goma destinado al trocar aspirador. Su funcionamiento se cerraba las dos llaves, se lleva el émbolo, hacia la parte superior y se le fija mediante un ligero movimiento de rotación hacia la izquierda. Hecho el vacío de este modo, se introduce el trocar en el líquido que se quiere aspirar y se abre la llave que comunica con la jeringa. El líquido llega entonces al aparato, para vaciarlo se abre la llave del tubo lateral, se cierra la llave inferior y se baja el pistón.

Posteriormente Dieulafoy inventa un aparato aspirador más complejo y potente para extraer secreciones del cuerpo humano

Jeringa de Dieulafoy o primer aspirador de Dieulafoy

Investigaciones anatómicas sobre la estructura del corazón

Investigaciones anatómicas sobre la estructura del corazón

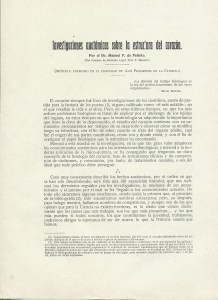

Articulo Investigaciones anatómicas sobre la estructura del corazón realizado por D. Manuel P. de Petinto. del Instituto de Medicina Legal.

Publicado en el año 1917

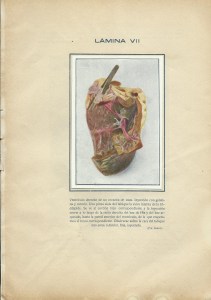

Lamina del articulo Investigaciones anatómicas sobre la estructura del corazón

Es la anatomia del corazón de una vaca
