Tubos de Goldstein

Tubos de Goldstein

Eugene Golsdtein (1850-1930) estudió los rayos cátodicos. En 1876 introdujo un tubo con perforaciones en el cátodo, observó que los rayos se desplazaban hacia el ánodo, pero que algunos salian disparado hacie el lado contrario, a estos rayos que atravesaban el cátodo les llamó rayos canales o “kanalstrablen”

Eugene Goldstein

Esquema del tubo de rayos canales

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.

Modelos fabricasods en Eléctrico Sánchez

Tubo rayos canales de forma sencilla

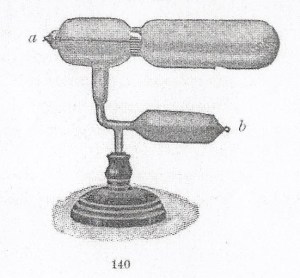

Tubo rayos canales doble

Diferentes modelos de rayos canales



Tubos rayos Canales

Tubos Rayos Canales

Los tubos de rayos canales fueron llamados tambien tubos de Goldstein y tubos de rayos anódicos.

Eugene Golsdtein (1850-1930) estudió los rayos cátodicos. En 1876 introdujo un tubo con perforaciones en el cátodo, observó que los rayos se desplazaban hacia el ánodo, pero que algunos salian disparado hacie el lado contrario, a estos rayos que atravesaban el cátodo les llamó rayos canales o “kanalstrablen”

Eugene Goldstein

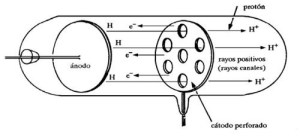

Esquema de los rayos canales

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.

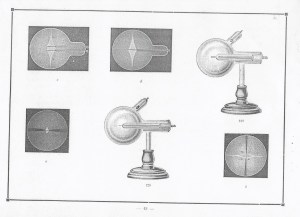

Tubos con alambres aplastado para ver la forma luminica que reflejan

Tubos con alambre aplastado.

Tubos con alambre redondo de tres y cuatro alambres con las imagenes que muestran la forma de reflexión

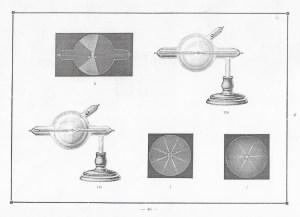

Tubos de rayos cnales con una lamina cuadrada y triangular y la forma de proyeccion de los rayos

Tubos de rayos canales con dos laminas cuadradas iguales y dos laminas en los bordes en cruz y su proyeccion

Colegio Oficial de Médicos de Badajoz. Año 1949

Colegio Oficial de Médicos de Badajoz. Año 1949

Listado de señores médicos colegiados en el Colegio Oficial de Médicos de Badajoz en el año 1949.

Editado por Laoratorios Vigoncal S.A. de Madrid.

Era  propietario de este listado D Manuel Mártinez Marin, médico de Zafra. Fue adquirido por mi mediantre compra a su viuda.



Portada



Primera hoja del libro, donde viene el domicilio social: C/ Donoso Cortés, 16 de Badajoz y el Laboratorio Editor. Vigoncal

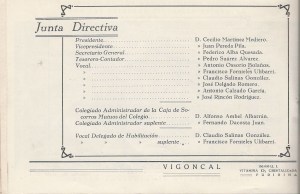

Junta Directiva del Colegio oficial de Médicos de Badajoz. Año 1949

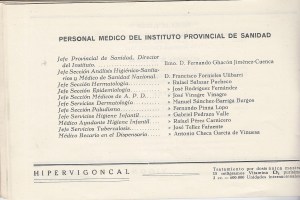

Personal Médico del Instituto Provincial de Sanidad de Badajoz del año 1949



Medicos Forenses de Badajoz en el año 1949

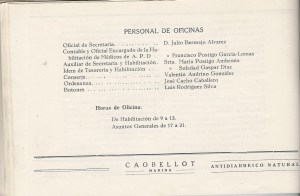

Personal de oficinas del Colegio oficial de Médicos de Badajoz. Año 1949

Escala de vacio de Croos de “Eléctrico Sánchez” de Piedrabuena

Escala de vacio de Croos de “Eléctrico Sánchez” de Piedrabuena

Es una escala de tubos vacuos formada por 6 tubos de 50 cms. de longitud con distinto grado de vacio cada uno y montados sobre aparato de madera y con un reostato para demostrar que el paso de la corriente por un tubo vacuo es más facil cuan más bajo es su vacio. El de mayor vacio era de 40 mm de presión y producia un color rojo. Si el vacio era de o,10 a 0,20 era de coloar azulada y los de menor presion de color blanco

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.

Están basados en los tubos de vacios inventados por Holtz, que se llamaron en principio “Tubos vacuos de Holtz”  en el año 1900 y que inventó una máquina primitiva para la producción de electricidad.

Tubos de Lenard

Tubos de Lenard

Nació en 1862 en Pzsony (Austria) Estudió en Budapest, Viena , Berlin y Heidelberg. Fue discipulo aventajado de Hertz en la Univeridad de Bonn

Realiza numerosos e importantes trabajos sobre los principios de mecánica con Hertz y pronto se interesó sobre los fenomenos de fosfoerescencia y luminiscencia de los tubos vacuos. Los trabajos mas imporantes los realiza sobre los rayos catódicos, realizó estudios con papel de alumino y les abrió un agujero y descubrió el paso de los rayos catódicos que fue el principio de los rayos canales o de Goldtein y tambien demostró la dirección rectilinea de los rayos catódicos, se llamó entonces la “ventana” de Lenard. Inventó una celula fotoeléctrica que fue el principio de las lamparas radioeléctricas. Realizó trabajos importantes en la configuración de los atomos.

Recibió muchos honores y medallas. Honoris causa por la Universidad de Oslo, Dresd. La Medlla de Franclin y El escudo del Reich Alemán en 1933.

Fueron tubos con una prolongación esmerilada para observar el comportamientos de los rayos catódicos en distintos gases.

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.

El primer modelo es de vidrio amarillo oscuro y parte esmerilida

El segundo con armadura de latón perforado por varios sitios para colocar una lamina de aluminio



Tubos de Puluj

Tubos de Puluj

Eran tubos para demostrar que la descarga électirca en el vacio es impedida por la electricidad estática de las paredes, para demostrar la desviacion que sufren los rayos catódicos por la acción de los imanes, al desviarse los rayos, fosforencen las partes del vidrio que antes estaban en sombra.

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.

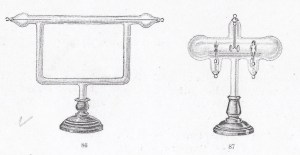

Modelos fabricados por Mónico Sánchez



Tubo para demostrar la conduccion del calor en la mica y los fenomenos de fosforencencia que con ellas se relacionaban.

Lampara de Puluj



Esferas vacuas de “Eléctrico Sánchez” de Piedrabuena

Esferas vacuo de “Eléctricos Sánchez” de Piedrabuena

Estas esferas fueron inventadas por Winkelmman para demostrar la producción de corrientes alternas en derivación. Se construyeron con minerales fluorescentes

Mónico Sánchez en su fábrica de Piedrabuena (Ciudad Real) se construyeron muchos modelos como estos que sonn del Catálogo de “Eléctrico Sánchez”

Se construyeron  con los siguientes minerales: Espatato doble, dolomita, magnesita, apatito, estrocianita, scheelita, critopertita, exagonita, willemita, pectolita, rubí artificial y coral

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.

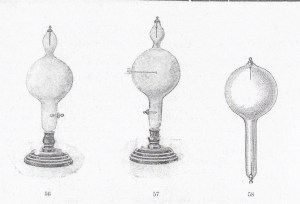

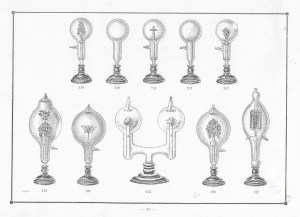

Modelos esferas vacuas de la fábrica de “Electrico Sánchez”

Tubo de Braun Wehnelt

Tubo de Braun Wehnelt

Es un tubo vacuo con jaula de Faraday y diafragma para estudiar la rieccion electrostática. Las placas de aluminio que han de contener las cargas estáticas están aislada con mica y van montadas en un cilindro de vidrio, con ello se logra que durante la observación no tiemble la mancha luminosa

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.



Tubo de Braun  Wehnelt





Tubo del profesor Ferd Braun

Tubo del profesor Ferd Braun

Es un tubo  vacuo con jaula de Faraday para el estudio de las corrientes variables

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.

Tubo de rayos Wieu

Tubo de rayos Wieu

Son tubos de la misma clase que los tubos de rayos canales

Mónico Sánchez Moreno en su fábrica de “Eléctrico Sánchez” de Piedrabuena (Ciudad Real) fabricó y distribuyó estos tubos para los Departamentos de Fisica y Quimica de las Universidades Españolas y de los Institutos de Enseñanza Secundaria. Funcionaban con su “Aparato Sánchez” de corriente de alta frecuencia.

Modelo fabricado por “Electrico Sñanchez”
